Với khá nhiều ưu điểm như: Hiệu suất tính toán cao, thời gian tính toán đường chạy dao ngắn, giao diện phần mềm và tư duy lập trình đơn giản, các đường chạy dao mạnh về gia công biên dạng 3D, hỗ trợ nhiều dòng máy gia công CNC như: Makino, DMG, Fanuc, Mazak, Okuma...nên phần mềm Machining Strategist được các công ty gia công khuôn mẫu hay sử dụng.
I. Các tính năng quan trọng của phần mềm Machining Strategist:
- Smooth motion control machining for all toolpaths
- Tooling libraries, incorporating toolholders
- Toolholder gouge protection
- Drilling
- Taper cutter support
- 3+2 axis machining
- Rest machining, including rest roughing and transversal rest finishing
- Flat surface machining
- Steep/shallow machining option for all 3D toolpaths
- Variable stock-allowance to steep and shallow areas
- Local datums
- Batch processing
- Calculate multiple processes simultaneously in one database
II. Giao diện phần mềm Machining Strategist bản quyền:
Phần mềm machining Strategist có giao diện đơn giản, dễ học, dễ dùng. Thông thường chỉ cần training 1 đến 2 buổi là có thể sử dụng được phần mềm.
Phần mềm có các menu và hộp thoại nhạy theo ngữ cảnh, dễ sử dụng, trong khi nhiều tham số được tính toán tự động hoặc được ghi nhớ để giảm thiểu sự nhập liệu của người vận hành.
III. Data export/import
Các dữ liệu CAD trung gian như: iges, step, stp, parasolid (x_t, x_b) có thể được mở dễ dàng bằng phần mềm Machining Strategist, cũng như có thể đọ được dữ liệu CAD trực tiếp từ các phần mềm CAD thứ ba khác như: CATIA, PTC CreO, VDA, Stl,...
Ngoài ra phần mềm có thể xuất ngược trở lại ra thành định dạng stl.
IV. Part Analysis
Việc sử dụng OPEN GL giúp tối đa hóa các hiệu ứng đồ họa của phần mềm Machining Strategist. Sau khi dữ liệu CAD được nhập vào, người dùng có thể chuyển qua các chế độ xem kiểu khung dây, hoặc render bề mặt + Khung dây. Ngoài ra có thể xoay, thu phóng, kéo thả theo thời gian thực.
Chức năng Dynamic Sections có thể giúp xem được các góc khuất, chi tiết các vùng khó quan sát. Điều này đặc biệt hữu ích khi cần phân tích đường chạy dao để gia công những vùng bề mặt step thành có độ dốc lớn. hoặc để so sánh giữa phôi và sản phẩm.
Trên phần mềm Machining Strategist cũng có các công cụ hỗ trợ để phân tích hình học chi tiết. Bằng cách bắt điểm có thể đo được các loại kích thước:
- Kích thước
- Độ dài
- Độ cong mặt
- Góc nghiêng
Chức năng Fillets hỗ trợ phân tích độ cong (Curvature) nhỏ nhất để xác định được dao nhỏ nhất để sử dụng hoàn thiện cắt góc cho sản phẩm. Chỉ cần nhập bán kính dao nhỏ nhất, phần mềm sẽ tính roán ra và làm nổi bật lên những vị trí có bán kính cong nhỏ hơn giá trị đã nhập.
V. Các chiến lược đường chạy dao trong phần mềm Machining strategist
Phần mềm MS cung cấp bộ các đường chạy dao đa dạng đầy đủ để người dùng có thể hoàn thiện gia công được những biên dạng 3D khuôn phức tạp nhất, bao gồm:
- DRILLING
- Z-LEVEL ROUGHING
- CORE-ROUGHING
- LACE ROUGHING
- REST ROUGHING
- HORIZONTAL (FLAT SURFACE) FINISH MACHINING
- Z-LEVEL WATERLINE MACHINING
- RASTER (PLANAR) MACHINING
- RADIAL MACHINING
- SPIRAL MACHINING
- MORPH MACHINING
- ALONG BOUNDARY (SCRIBE) MACHINING
- AXIAL OFFSET MACHINING
- 3D CONSTANT OFFSET MACHINING
- 3D CORNER OFFSET MACHINING
- PENCIL MILLING
- PARALLEL PENCIL MILLING
- TRANSVERSAL REST MACHINING
VI. Mô Phỏng gia công và kiểm tra va chạm

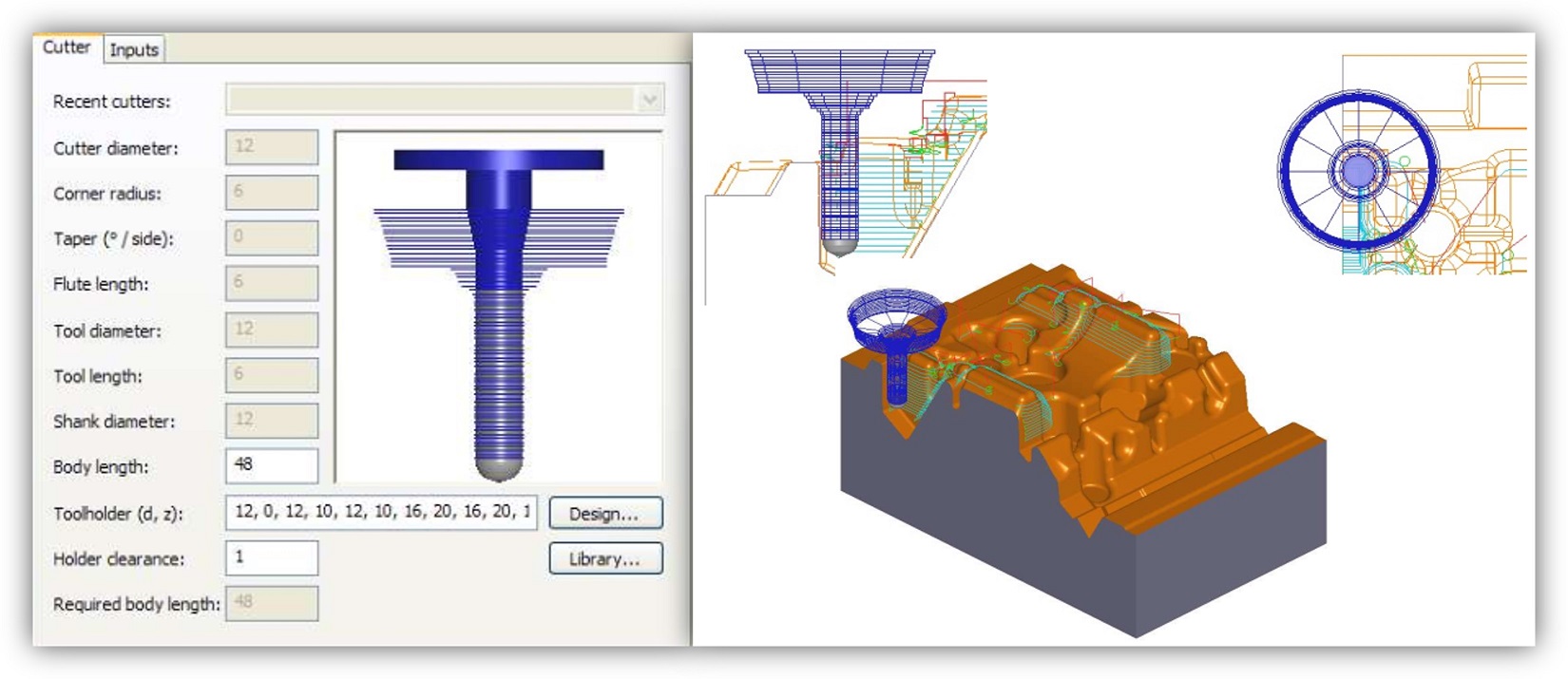

Với những bộ khuôn lớn, phức tạp thì việc kiểm tra và tránh va chạm là điều hết sức cần thiết và yêu cầu nghiêm ngặt cho các phần mềm Lập trình. Ngoài việc kiểm soát để tránh va chạm ra, Machining Strategist còn giúp cho người dùng tính toán được chiều dài gá dao tối thiểu để với hai mục đích. Một là tránh được va chạm. Hai là để nâng cao được năng suất và chất lượng bề mặt. Vì khi dao gá càng ngắn thì tốc độ ăn dao sẽ có thể tăng lên đồng thời giảm sự rung lắc của dao qua đó chất lượng bề mặt của sản phẩm cũng được đảm bảo hơn.
VII. Ứng dụng Macro trong lập trình tự động

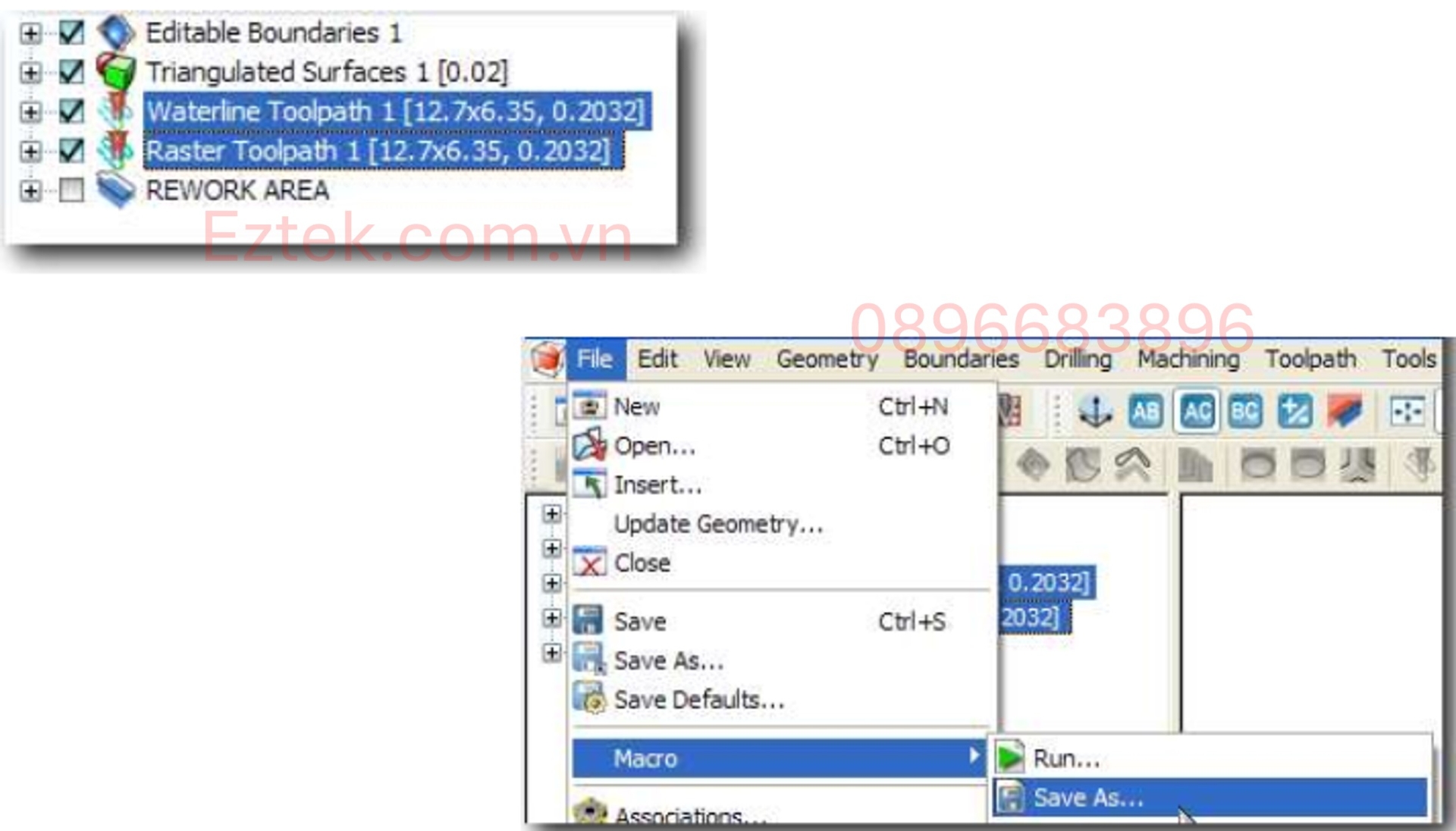

Macro cung cấp phương tiện để lưu một tập hợp các đường chạy dao mà bạn có thể áp dụng cho các tệp hình học hoặc các mục đang hoạt động trong chế độ xem thư mục. Điều này cho phép bạn lặp lại tự động một tập hợp các đường chạy dao. Ngoài ra, bạn cũng có thể thay đổi các tham số của các quá trình đã được lưu trong macro. Điều này đặc biệt hữu ích với những chi tiết, và sản phẩm có tính tương đồng. Bạn có thể tận dụng được hầu hết các cài đặt từ một dự án trước đó để áp dụng cho dự án mới tương tự. Qua đó giảm được đáng kể thời gian lập trình, nâng cao hiệu suất làm việc.
VIII. Post Processor và Bảng dao Toolsheet
Sau khi hoàn thiện chương trình các đường chạy dao để gia công sản phẩm, việc tiếp theo chúng ta cần làm đó chính là tạo ra mã chương trình NC để cho máy CNC hoạt động. Phần mềm Machining Strategist với bộ post processor có thể xuất ra các mã NC là G-Code hoặc H-code tương thích 100% với các dòng máy CNC tại phân xưởng của khách hàng. MS hỗ trợ hầu hết các máy CNC phổ biến hiện nay như: Mazak, Makino, DMG Mori, Fanuc, Doosan, Hwacheon, Haas,.. với các hệ điều khỉ khác nhau như: Siemen, Heidenhain, Fanuc, Mitsu,...

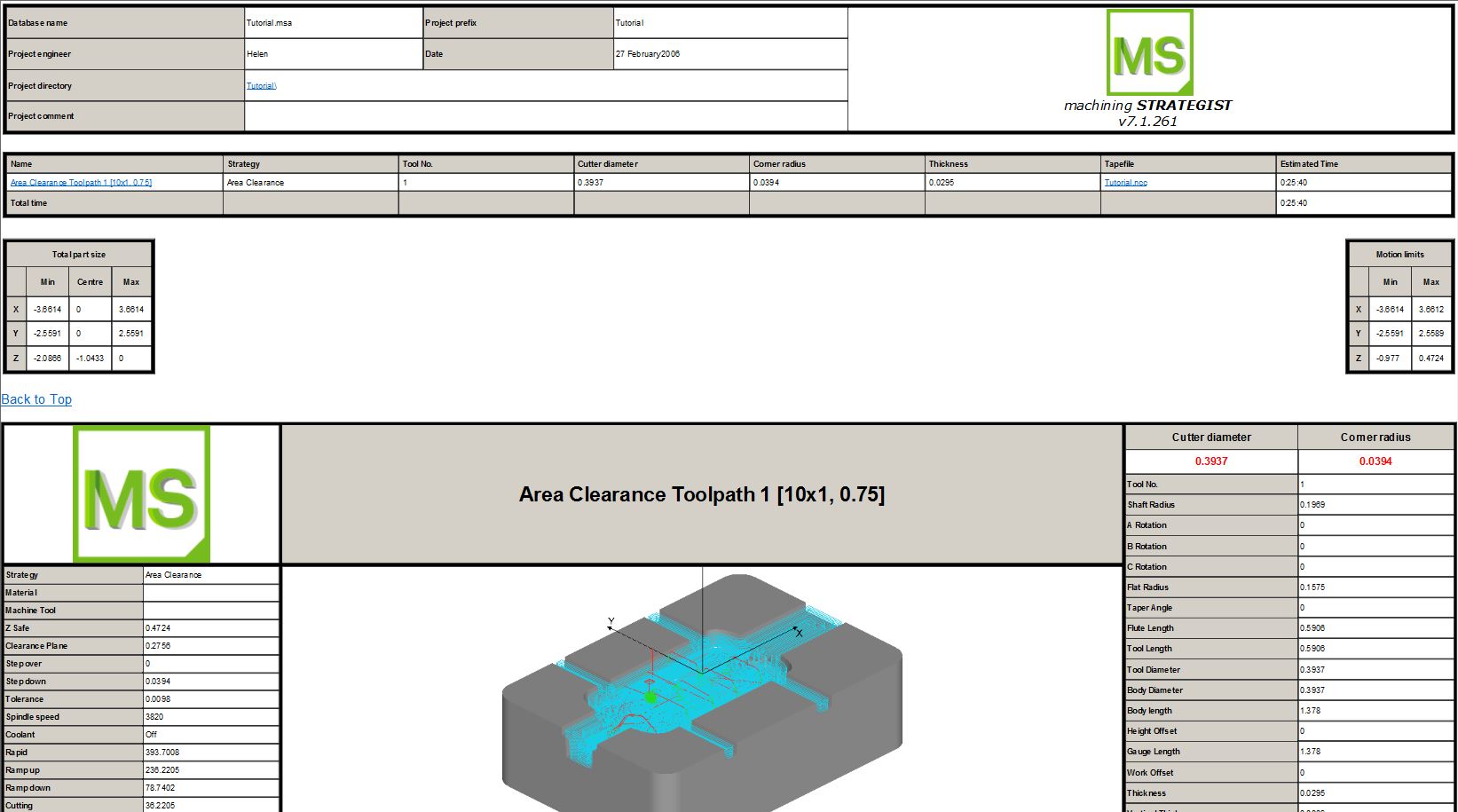

Ngoài ra, để phục vụ cho việc setup máy và giao tiếp với bộ phận gia công vận hành máy CNC, phần mềm Machining Strategist cũng sẽ hỗ trợ in bảng giao gia công, hướng dẫn gá đặt phôi, gốc phôi, hệ trục XYZ. Người dùng hoàn toàn có thể tùy biến và cá nhân hóa theo từng công ty.
IX. Bản quyền phần mềm Machining Strategist
Một giấy phép bản quyền của phần mềm Machining Strategist bao gồm các chức năng như: Nhập các dữ liệu CAD, tạo và di chuyển gốc, các chức năng xoay, di chuyển, đối xứng vật thể, tạo và chỉnh sửa đường giới hạn.
Bản quyền đương nhiên sẽ bao gồm tất các đường chạy dao từ các chiến lược gia công thô, bán tinh, tinh, chu trình gia công lỗ, gia công vét Rest Machining. Ngoài ra còn có thể chỉnh và xóa các phần của đường chạy dao. Cũng hoàn toàn có thể sao chép, di chuyển, xoay và đối xứng các đường chạy dao này. Machining Strategist cũng hỗ trợ chế độ gia công tốc độ cao (HSM).
Hỗ trợ đầy đủ các chức năng Post processor, Toolsheet, Macro, Dynamic Stock Model, 3+2 axis machining, Tool library, Process Management, Multi Tasking, parasolid read...
