1. AicncX là gì?

AicncX là phần mềm mô phỏng gia công CNC và kiểm tra mã NC được phát triển bởi KMS, Hàn Quốc. Phần mềm được thiết kế để đọc chương trình NC theo bộ điều khiển và cấu hình động học của máy, sau đó tái hiện quá trình gia công trên môi trường mô phỏng 3D.

Thay vì chỉ xem đường chạy dao trên màn hình, người dùng có thể theo dõi quá trình bóc tách vật liệu, kiểm tra sự phối hợp giữa các kênh gia công, phân tích chương trình và so sánh kết quả gia công mô phỏng với mô hình chi tiết hoàn thiện với sự trợ giúp của AI.

Theo thông tin từ website chính thức của AicncX, giải pháp hỗ trợ nhiều nhóm công nghệ gia công, từ phay CNC 3 trục, 4 trục, 5 trục đến tiện CNC, tiện Swiss-type, Millturn nhiều kênh và các ứng dụng gia công dây EDM.

Điểm đáng chú ý của AicncX là định hướng tập trung vào việc kiểm chứng chương trình NC và mô phỏng quá trình gia công thực tế, đặc biệt ở những ứng dụng phức tạp mà việc đọc mã G-code hoặc quan sát đường chạy dao thông thường khó phát hiện hết các rủi ro.

2. Các tính năng nổi bật của phần mềm AicncX

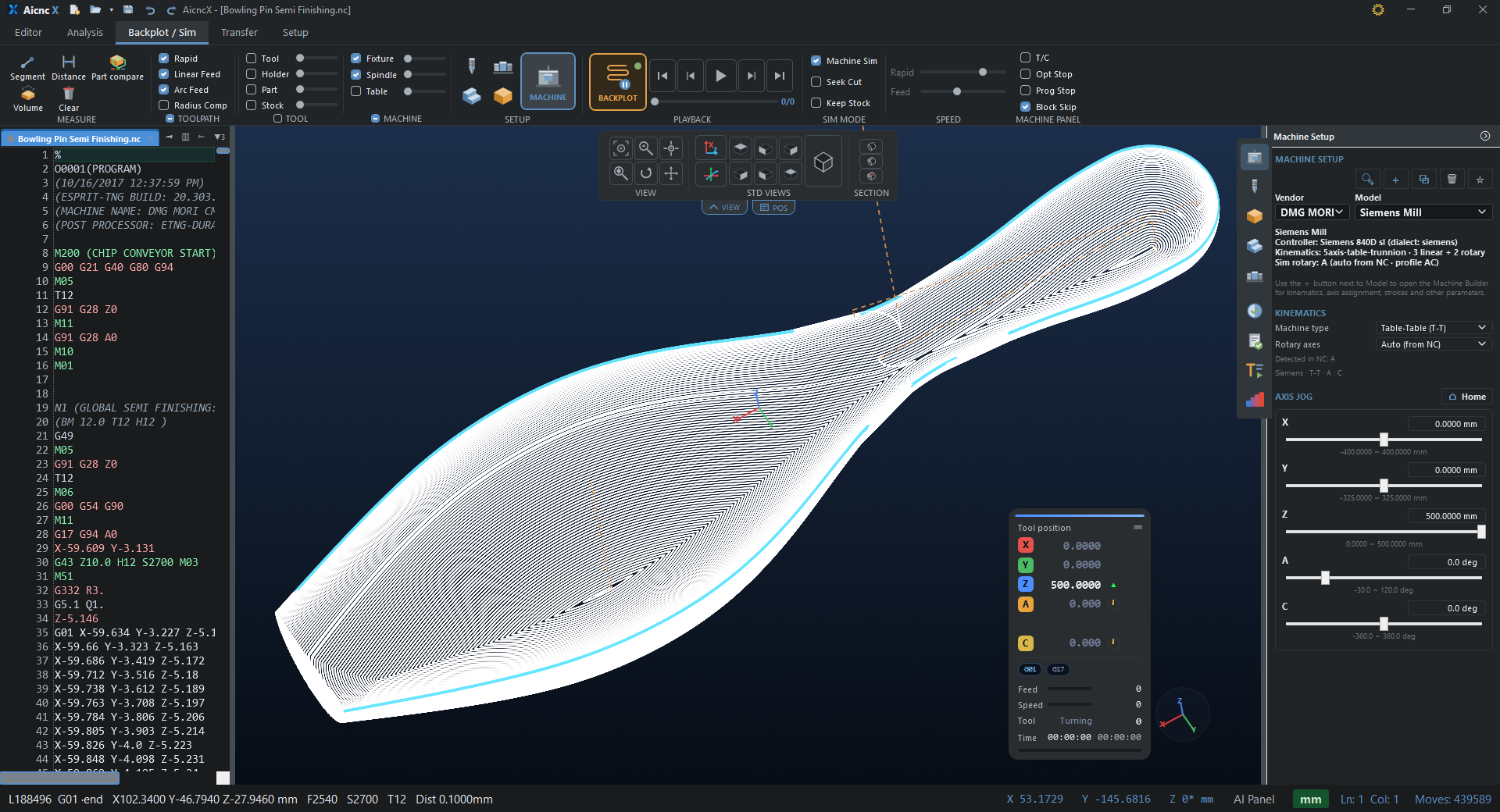

2.1. Mô phỏng gia công 3D và kiểm tra chương trình NC có sự hộ trợ của AI

AicncX cho phép mô phỏng quá trình gia công dựa trên mã NC, cấu hình máy, dao cắt và các thông số liên quan. Người dùng có thể quan sát đường chạy dao, hướng trục dao, hoạt động của từng dao và từng nguyên công.

Các chương trình NC dài có thể được phân nhóm theo dao hoặc nguyên công, giúp kỹ sư nhanh chóng xác định khu vực gia công, kiểm tra trình tự hoạt động và phân tích các đoạn chương trình cần chú ý.

Việc mô phỏng trước khi sản xuất giúp kỹ sư có thêm cơ sở để đánh giá chương trình, phát hiện những bất thường tiềm ẩn và hạn chế việc phải kiểm tra bằng phương pháp chạy thử trực tiếp trên máy.

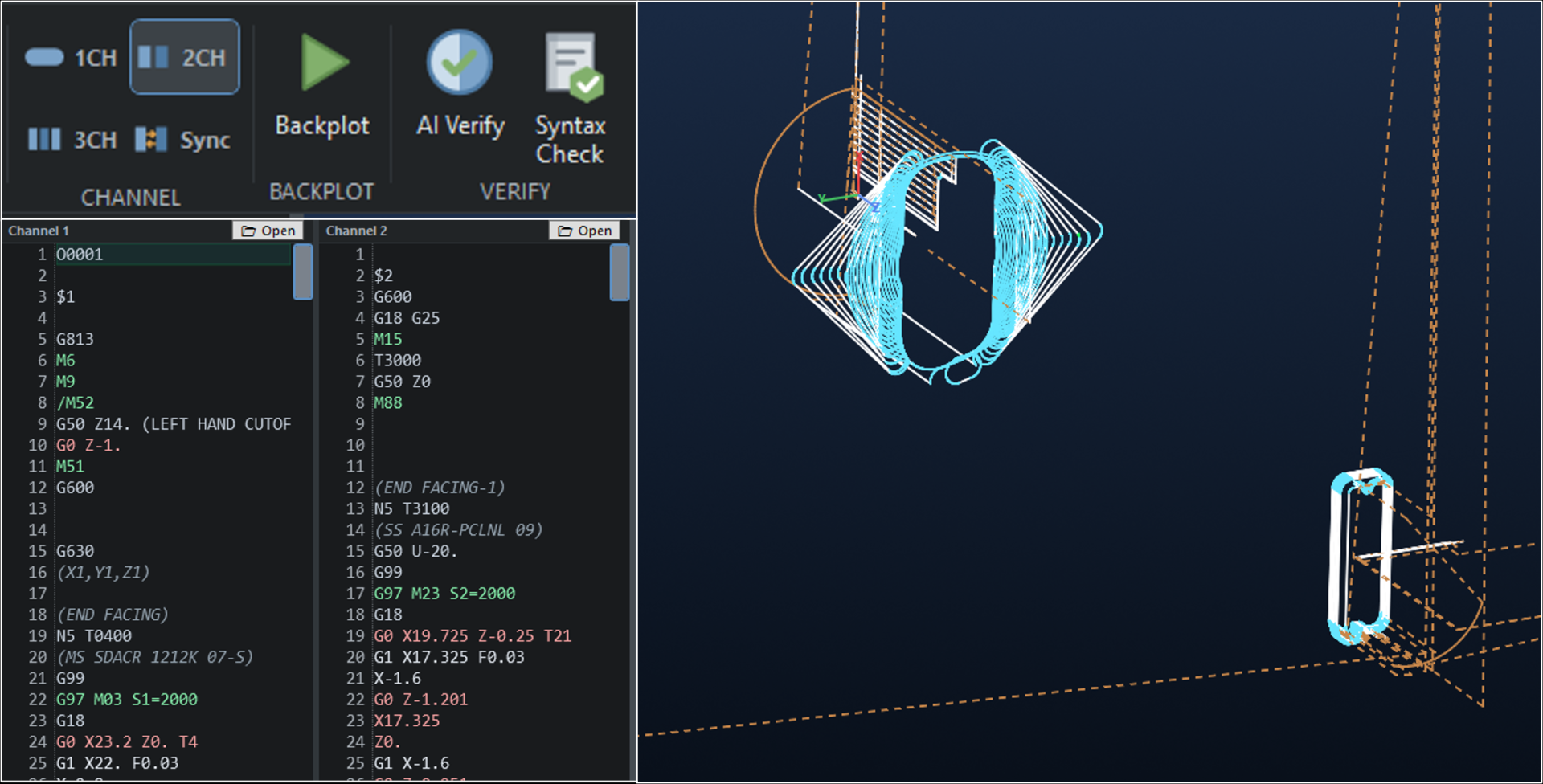

2.2. Multi-Channel Simulation – Mô phỏng gia công đa kênh

Đây là một trong những tính năng đáng chú ý của AicncX, đặc biệt đối với các máy CNC có nhiều trục chính, nhiều turret hoặc nhiều kênh điều khiển.

Trong các ứng dụng này, nhiều dao có thể gia công đồng thời trên cùng một chi tiết. Việc kiểm tra từng kênh riêng lẻ thường không đủ để đánh giá toàn bộ quá trình vận hành, bởi thời điểm bắt đầu, kết thúc và sự phối hợp giữa các nguyên công đều có thể ảnh hưởng đến độ an toàn của chương trình.

AicncX hỗ trợ hiển thị và mô phỏng nhiều kênh trên cùng một dòng thời gian, giúp kỹ sư theo dõi hoạt động của từng kênh, từng dao và từng trục chính.

Lợi ích thực tế bao gồm:

• Quan sát sự phối hợp giữa các kênh gia công.

• Phân tích trình tự hoạt động của dao trên các trục chính và turret.

• Theo dõi trạng thái phôi theo từng vị trí gia công.

• Hỗ trợ đánh giá các chương trình NC phức tạp trước khi chạy trên máy thực tế.

2.3. Check Sync – Kiểm tra đồng bộ giữa các kênh

Đối với máy tiện Swiss-type và máy Millturn nhiều kênh, các lệnh đồng bộ quyết định thời điểm một kênh phải chờ hoặc tiếp tục hoạt động để phối hợp với kênh còn lại.

Nếu chương trình đồng bộ không hợp lý, quá trình gia công có thể bị kéo dài, hoạt động giữa các kênh không diễn ra như mong muốn hoặc làm tăng nguy cơ va chạm.

Tính năng kiểm tra đồng bộ của AicncX cho phép người dùng quan sát các lệnh chờ và điểm đồng bộ giữa các kênh trên cùng một dòng thời gian.

Nhờ đó, kỹ sư có thể hiểu rõ hơn cách các kênh phối hợp, kiểm tra trình tự thực hiện chương trình và xác định những vị trí cần xem xét lại trong quá trình lập trình hoặc tối ưu chu trình gia công.

2.4. Air Cut Check – Phát hiện chuyển động chạy không cắt gọt

Trong chương trình CNC, không phải mọi chuyển động của dao đều trực tiếp loại bỏ vật liệu. Các đoạn chạy dao trong không khí có thể xuất hiện khi dao di chuyển giữa các vị trí gia công hoặc khi trình tự nguyên công chưa được tối ưu.

Những chuyển động này có thể làm tăng thời gian chu kỳ và giảm hiệu quả sử dụng máy.

AicncX cung cấp chức năng phân tích chuyển động chạy không cắt gọt dựa trên ranh giới phôi và lịch sử gia công mô phỏng. Các đoạn chuyển động trong không khí có thể được đánh dấu để kỹ sư kiểm tra và xem xét phương án tối ưu.

Tùy thuộc vào cấu trúc chương trình và điều kiện gia công, kỹ sư có thể đánh giá khả năng chuyển một số chuyển động phù hợp thành chạy nhanh hoặc điều chỉnh đường chạy dao để rút ngắn thời gian chu kỳ.

Đây là tính năng hữu ích đối với những nhà máy có yêu cầu cao về năng suất, đặc biệt khi sản xuất hàng loạt trên máy Swiss-type, máy tiện phay và các hệ thống CNC nhiều kênh.

2.5. Mô phỏng bóc tách vật liệu và so sánh phôi với mô hình STL

AicncX sử dụng công nghệ mô phỏng phôi dạng voxel tăng tốc bằng GPU để tái hiện quá trình cắt gọt theo biên dạng dao cắt.

Phần mềm có thể hiển thị các bề mặt đã gia công theo từng dao, hỗ trợ người dùng quan sát kết quả bóc tách vật liệu và xác định những vùng cần kiểm tra thêm.

Một tính năng quan trọng khác là so sánh phôi sau mô phỏng với mô hình chi tiết hoàn thiện ở định dạng STL. Kết quả sai lệch được hiển thị theo các dải dung sai bằng màu sắc, giúp kỹ sư nhận biết những vùng có nguy cơ cắt quá mức hoặc còn dư vật liệu.

Tính năng này có thể hỗ trợ:

• Kiểm tra kết quả gia công dự kiến so với mô hình thiết kế.

• Phát hiện các vùng có nguy cơ gia công thiếu hoặc quá mức.

• Đánh giá chất lượng chương trình trước khi đưa vào sản xuất.

• Hỗ trợ phân tích và điều chỉnh quy trình gia công.

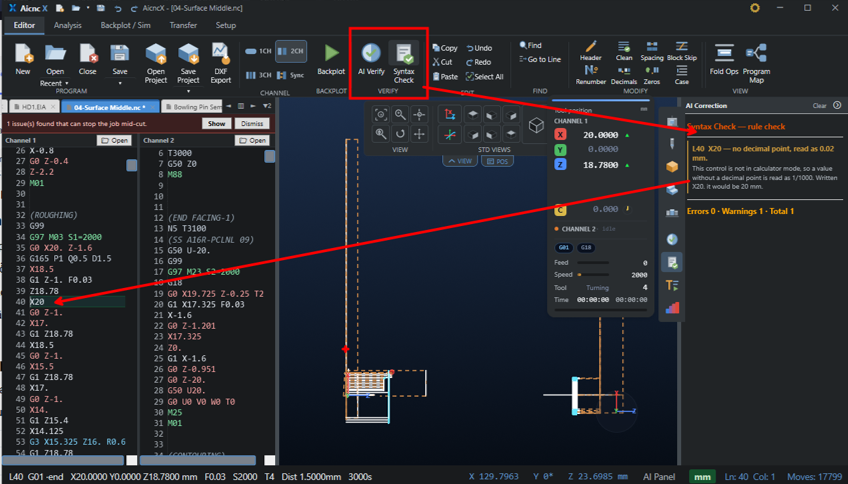

2.6. Kiểm tra và phân tích cấu trúc chương trình NC

Đối với các chương trình CNC phức tạp, việc tìm kiếm một đoạn mã, xác định mối quan hệ giữa chương trình chính và chương trình con hoặc kiểm tra các biến macro có thể tốn nhiều thời gian.

AicncX cung cấp các công cụ hỗ trợ phân tích cấu trúc chương trình, bao gồm bản đồ lời gọi chương trình chính và chương trình con, số lần gọi, các số chương trình bị thiếu và những chương trình không được sử dụng.

Phần mềm cũng hỗ trợ xử lý các cấu trúc macro như WHILE, IF và biến chương trình trong quá trình mô phỏng, giúp tái hiện đường chạy dao được tạo ra từ logic chương trình thay vì chỉ đọc các dòng mã một cách riêng lẻ.

Ngoài ra, thông tin giải thích mã G/M và biến macro giúp kỹ sư thuận tiện hơn khi kiểm tra hoặc tìm hiểu những đoạn chương trình chưa quen thuộc.

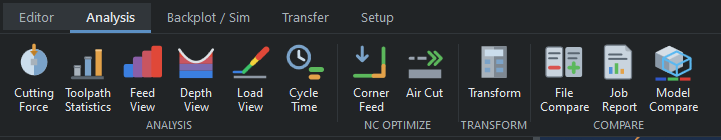

2.7. Báo cáo gia công và phân tích thời gian chu kỳ

AicncX có khả năng tổng hợp các thông tin liên quan đến quá trình gia công như thời gian chu kỳ, chiều dài cắt và dải lượng chạy dao theo từng dao, cùng với thông tin về cấu trúc chương trình.

Báo cáo có thể được in hoặc xuất PDF để sử dụng trong quá trình đánh giá chương trình, trao đổi giữa bộ phận lập trình và sản xuất hoặc lưu trữ hồ sơ kỹ thuật.

Đối với doanh nghiệp sản xuất hàng loạt, dữ liệu này có thể hỗ trợ việc đánh giá thời gian gia công và xác định những công đoạn cần tiếp tục tối ưu.

3. AicncX hỗ trợ những dòng máy và công nghệ gia công nào?

Một điểm nổi bật trên website AicncX là phạm vi ứng dụng được giới thiệu khá rộng, bao gồm cả các dòng máy CNC phổ biến lẫn những cấu hình gia công phức tạp.

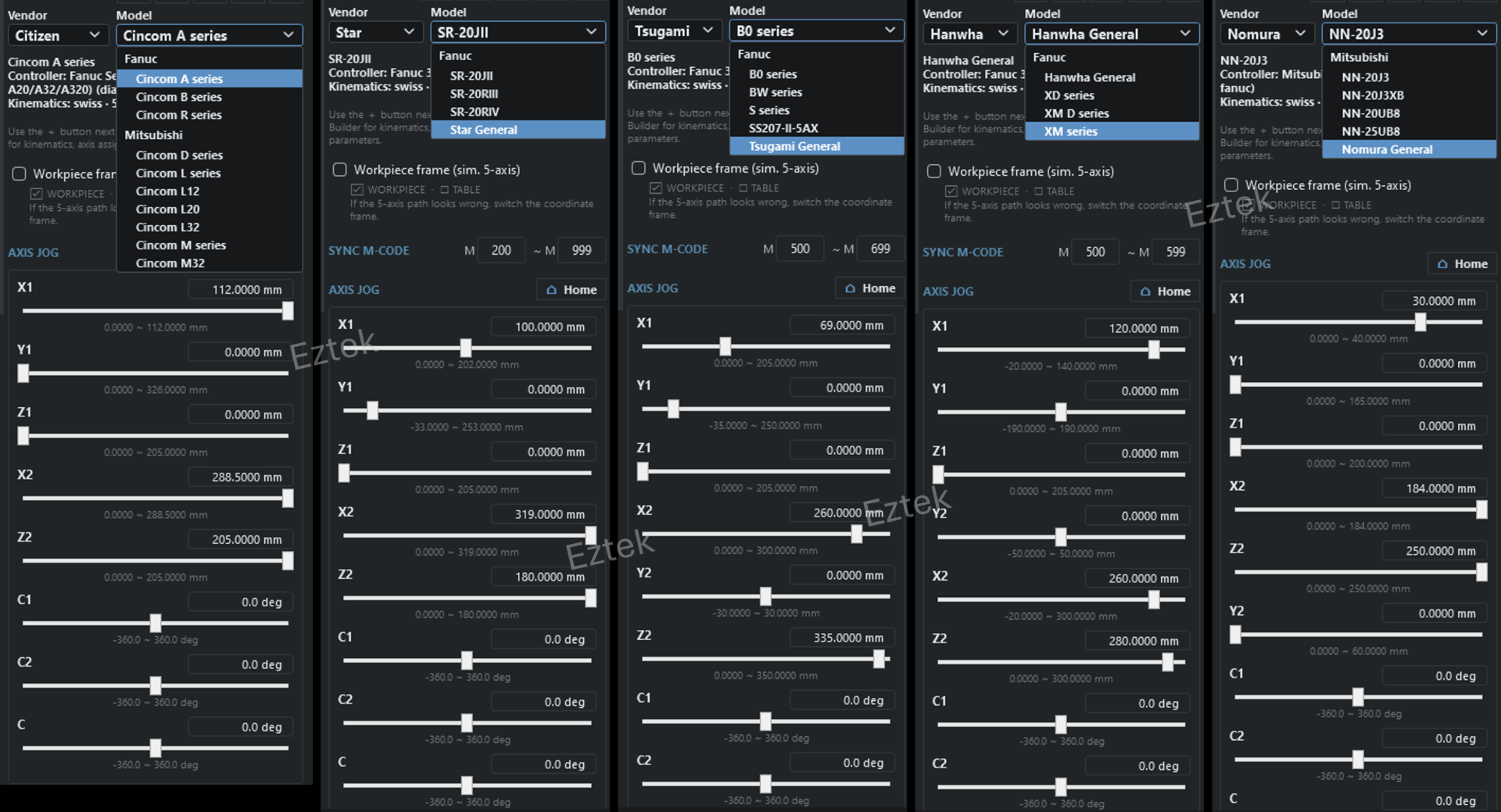

3.1. Máy tiện Swiss-type và máy tiện nhiều trục chính

Đây là nhóm ứng dụng đặc biệt đáng quan tâm đối với các nhà máy sản xuất linh kiện chính xác tại Việt Nam.

AicncX giới thiệu khả năng mô phỏng các cấu hình máy Swiss-type, bao gồm ống dẫn hướng, dao trước và dao sau, gia công mặt sau, trục chính phụ và hoạt động đồng bộ giữa hai kênh.

Website chính thức liệt kê các dòng máy hoặc nhà sản xuất như Star, Citizen Cincom, Tsugami, Nomura và Hanwha trong nhóm ứng dụng Swiss-type.

Đối với các nhà máy sử dụng máy tiện nhiều kênh, khả năng quan sát đồng thời hoạt động của các dao và trục chính có ý nghĩa quan trọng trong việc kiểm tra chương trình và đánh giá nguy cơ va chạm.

3.2. Máy Millturn và máy tiện phay phức hợp

Với các máy kết hợp tiện và phay, đặc biệt là máy có trục B, nhiều turret hoặc trục chính phụ, việc mô phỏng cần xem xét đồng thời nhiều yếu tố như hệ tọa độ, chuyển động trục, vị trí dao và sự phối hợp giữa các nguyên công.

AicncX giới thiệu khả năng hỗ trợ các ứng dụng B-axis Millturn, tiện phay đồng thời và gia công nhiều turret.

Một số dòng máy và nền tảng được đề cập trên website bao gồm Mazak Integrex, DMG MORI NTX và Okuma Multus, bên cạnh các cấu hình máy tiện phay khác.

Khả năng mô phỏng phù hợp với cấu hình máy và chương trình NC thực tế sẽ giúp kỹ sư đánh giá tốt hơn trình tự gia công, đặc biệt khi chi tiết được hoàn thiện trong một lần gá hoặc cần chuyển giao giữa các trục chính.

3.3. Trung tâm gia công phay 3 trục, 4 trục và 5 trục

AicncX cũng hỗ trợ mô phỏng các ứng dụng phay từ 3 trục đến 5 trục, bao gồm phay 3+2 và gia công 5 trục đồng thời.

Các chức năng được giới thiệu bao gồm hỗ trợ một số chu trình khoan, taro, mặt phẳng nghiêng, bù động học TCP và các cấu hình đầu xoay hoặc bàn xoay.

Nhóm ứng dụng này phù hợp với những doanh nghiệp gia công chi tiết có hình dạng phức tạp, yêu cầu kiểm tra đường chạy dao và chuyển động các trục trước khi chạy chương trình trên máy thực tế.

3.4. Máy tiện CNC thông thường và gia công dây EDM

Ngoài các dòng máy chuyên dụng, AicncX còn giới thiệu các ứng dụng tiện CNC thông thường như chu trình tiện thô, tiện ren, bù bán kính mũi dao và gia công với trục chính phụ.

Phần mềm cũng có chức năng mô phỏng Wire EDM, hỗ trợ hiển thị đường cắt ở mặt trên và mặt dưới, đường cắt côn, các bước offset và những điểm liên quan đến quá trình xỏ dây, cắt dây.

Phạm vi này giúp AicncX có thể được xem xét cho nhiều nhu cầu kiểm tra chương trình NC khác nhau, tùy theo cấu hình máy và bộ điều khiển cụ thể.

4. AicncX hỗ trợ những hệ điều khiển CNC nào?

Theo thông tin được công bố trên website chính thức, AicncX đề cập đến các hệ điều khiển như:

• FANUC

• Siemens

• HEIDENHAIN

• Okuma

• Mazak

• Haas

• Mitsubishi

Khả năng hỗ trợ cụ thể phụ thuộc vào loại máy, hệ điều khiển, cấu trúc chương trình NC và cấu hình động học tương ứng. Vì vậy, khi lựa chọn giải pháp, doanh nghiệp nên xác nhận khả năng tương thích với đúng model máy, bộ điều khiển và chương trình đang sử dụng.

Thư viện máy có sẵn và khả năng xây dựng cấu hình máy 3D là những điểm đáng chú ý trong cách tiếp cận của AicncX. Theo website sản phẩm, người dùng có thể thiết lập loại máy, bố trí trục, kích thước đầu máy và bàn máy, thứ tự động học cũng như các thông số pivot để xây dựng cấu hình mô phỏng.

5. Những doanh nghiệp nào nên cân nhắc sử dụng AicncX?

AicncX có thể phù hợp với nhiều nhóm doanh nghiệp và đơn vị đào tạo, đặc biệt là những nơi có yêu cầu cao về độ chính xác của chương trình NC và an toàn trong quá trình gia công.

Doanh nghiệp sản xuất linh kiện chính xác: Các nhà máy gia công hàng loạt có thể sử dụng mô phỏng để kiểm tra chương trình, đánh giá thời gian chu kỳ và hỗ trợ giảm thiểu các lần chạy thử không cần thiết.

Nhà máy sử dụng máy tiện Swiss-type: Đây là nhóm ứng dụng đáng chú ý nhờ khả năng mô phỏng hai kênh, kiểm tra đồng bộ, trục chính phụ và các hoạt động gia công mặt sau.

Doanh nghiệp sử dụng máy Millturn: Các nhà máy vận hành máy tiện phay nhiều trục, trục B hoặc nhiều turret có thể đánh giá AicncX để hỗ trợ kiểm tra các chương trình phức tạp.

Doanh nghiệp gia công khuôn mẫu và chi tiết 3D: Các chức năng mô phỏng phay nhiều trục và so sánh phôi với mô hình STL có thể hỗ trợ quá trình kiểm tra kết quả gia công.

Trường đại học, cao đẳng và trung tâm đào tạo nghề: Website AicncX cũng giới thiệu các chế độ phục vụ đào tạo và đánh giá thực hành, hỗ trợ so sánh mô hình gia công với chi tiết hoàn thiện và kiểm tra sai lệch theo dung sai.

6. Lợi ích khi triển khai AicncX cùng EZTEK

Đối với doanh nghiệp sản xuất, việc lựa chọn phần mềm mô phỏng không chỉ dừng lại ở danh sách tính năng. Khả năng tương thích với máy thực tế, chất lượng cấu hình mô phỏng, quy trình triển khai và hỗ trợ kỹ thuật cũng là những yếu tố quan trọng.

Với vai trò đại lý AicncX tại Việt Nam, EZTEK hướng đến việc đồng hành cùng khách hàng trong quá trình đánh giá, lựa chọn và ứng dụng giải pháp.

Các hoạt động hỗ trợ dự kiến tập trung vào:

• Tư vấn theo nhu cầu thực tế: Tìm hiểu dòng máy CNC, hệ điều khiển, loại chi tiết và quy trình gia công của doanh nghiệp.

• Đánh giá khả năng tương thích: Xem xét chương trình NC, cấu hình máy và các yêu cầu mô phỏng trước khi triển khai.

• Trình diễn sản phẩm: Giúp khách hàng hiểu rõ các tính năng như mô phỏng đa kênh, kiểm tra đồng bộ, Air-cut Check và so sánh phôi.

• Đào tạo và hướng dẫn sử dụng: Hỗ trợ đội ngũ kỹ thuật tiếp cận phần mềm và xây dựng quy trình kiểm tra chương trình phù hợp.

• Hỗ trợ kỹ thuật tại Việt Nam: Tiếp nhận các vấn đề thường gặp và phối hợp với đội ngũ AicncX khi cần xử lý những trường hợp chuyên sâu.

Mục tiêu của EZTEK là giúp doanh nghiệp khai thác hiệu quả công nghệ mô phỏng CNC, tăng khả năng kiểm soát chương trình NC và từng bước nâng cao hiệu quả vận hành sản xuất.

7. Đăng ký tư vấn và trải nghiệm AicncX tại Việt Nam

Nếu doanh nghiệp của bạn đang sử dụng máy tiện Swiss-type, máy Millturn, máy CNC nhiều kênh hoặc trung tâm gia công nhiều trục và muốn tìm hiểu giải pháp kiểm tra mã NC trước khi sản xuất, AicncX là một lựa chọn đáng để đánh giá.

EZTEK sẵn sàng trao đổi về nhu cầu thực tế, giới thiệu các tính năng của phần mềm và hỗ trợ đánh giá khả năng ứng dụng trên hệ thống máy CNC của doanh nghiệp.

Liên hệ EZTEK để tìm hiểu AicncX:

• Website: https://eztek.com.vn

• Hotline: +84  896.683.896 (Whatsapp / Zalo)

• Email: ez@eztek.com.vn

• Website AicncX: https://aicncx.com/

EZTEK – Đồng hành cùng doanh nghiệp cơ khí Việt Nam trong hành trình nâng cao năng lực lập trình, mô phỏng và kiểm soát gia công CNC.
