PMI là gì?

PMI là viết tắt của:

Product Manufacturing Information

Có thể hiểu đơn giản là:

Các thông tin kỹ thuật phục vụ sản xuất được nhúng trực tiếp vào mô hình CAD 3D.

Theo tài liệu chính thức của Go2cam, PMI bao gồm các dữ liệu phi hình học (non-geometric data) nằm trong file CAD 3D. Các dữ liệu này có thể bao gồm profile bề mặt, kích thước và dung sai. Một trong những lợi ích lớn là các thông tin kỹ thuật không nhất thiết phải chỉ tồn tại trên bản vẽ 2D mà có thể được nhúng trực tiếp trong mô hình CAD gốc.

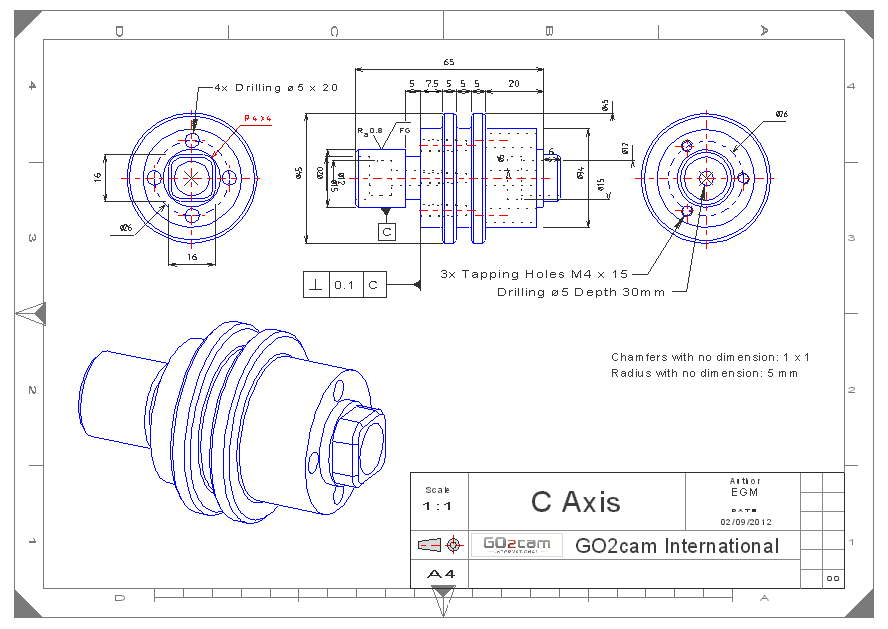

Ví dụ, thay vì người lập trình nhìn một mô hình như thế này:

Một mặt phẳng + một lỗ + một rãnh

mô hình PMI có thể cung cấp thêm:

• Đường kính lỗ.
• Dung sai đường kính.
• Độ sâu.
• Datum tham chiếu.
• Dung sai vị trí.
• Dung sai hình học.
• Thông tin liên quan đến bề mặt.

Như vậy, mô hình CAD không còn đơn thuần là hình học 3D, mà trở thành một nguồn dữ liệu kỹ thuật phong phú hơn cho quá trình sản xuất.

Từ Model-Based Definition đến CAM

PMI là một trong những thành phần quan trọng trong xu hướng:

Model-Based Definition – MBD

Thay vì sử dụng bản vẽ 2D như nguồn thông tin kỹ thuật chính, doanh nghiệp có thể đưa thông tin sản xuất trực tiếp vào mô hình 3D.

Quy trình có thể trở thành:

3D CAD Model + PMI →   CAM Programming →   Simulation→  CNC Machining →   Inspection

Đây là một bước tiến quan trọng trong quá trình xây dựng Digital Thread giữa thiết kế, lập trình, sản xuất và kiểm tra chất lượng.

Đối với lập trình viên CAM, điều này mang lại một lợi ích rất thực tế:

Giảm việc phải liên tục chuyển đổi giữa phần mềm CAD/CAM và bản vẽ 2D.

Khi PMI được nhập trực tiếp vào Go2cam, thông tin kỹ thuật có thể được xem ngay trong môi trường lập trình.

Những định dạng CAD nào có thể chứa PMI?

Theo tài liệu chính thức của Go2cam, PMI có thể được đọc từ một số định dạng CAD bao gồm:

• CATPART – CATIA V5
• PRT – Siemens NX
• PRT – PTC Creo
• SLDPRT – SolidWorks
• JT
• STEP AP242

Trong đó, STEP AP242 đặc biệt quan trọng trong việc trao đổi dữ liệu CAD có chứa PMI. Tài liệu của Go2cam cũng lưu ý rằng Inventor và Solid Edge có thể quản lý PMI, nhưng Go2cam không đọc PMI trực tiếp từ định dạng native của hai phần mềm này; dữ liệu cần được xuất sang STEP AP242 để PMI có thể được đọc.

Điều này đặc biệt hữu ích đối với các doanh nghiệp đang làm việc trong môi trường đa CAD.

Ví dụ:

Khách hàng thiết kế bằng NX.

↓

Nhà cung cấp CAM sử dụng Go2cam.

↓

Dữ liệu PMI vẫn có thể được chuyển cùng với mô hình CAD.

Nhờ đó, nguy cơ mất một phần thông tin kỹ thuật trong quá trình chuyển đổi dữ liệu có thể được giảm bớt.

---

Cách Import PMI trong Go2cam

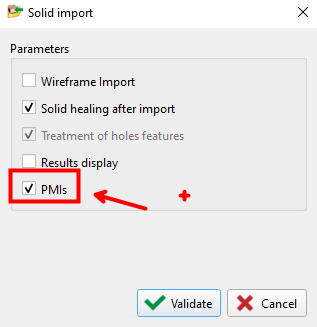

Khi nhập một mô hình CAD vào Go2cam, người dùng cần chú ý đến tùy chọn PMI trong quá trình Import.

Trong video minh họa, khi mở hộp thoại Import, người dùng cần đảm bảo rằng tùy chọn:

PMI

được kích hoạt.

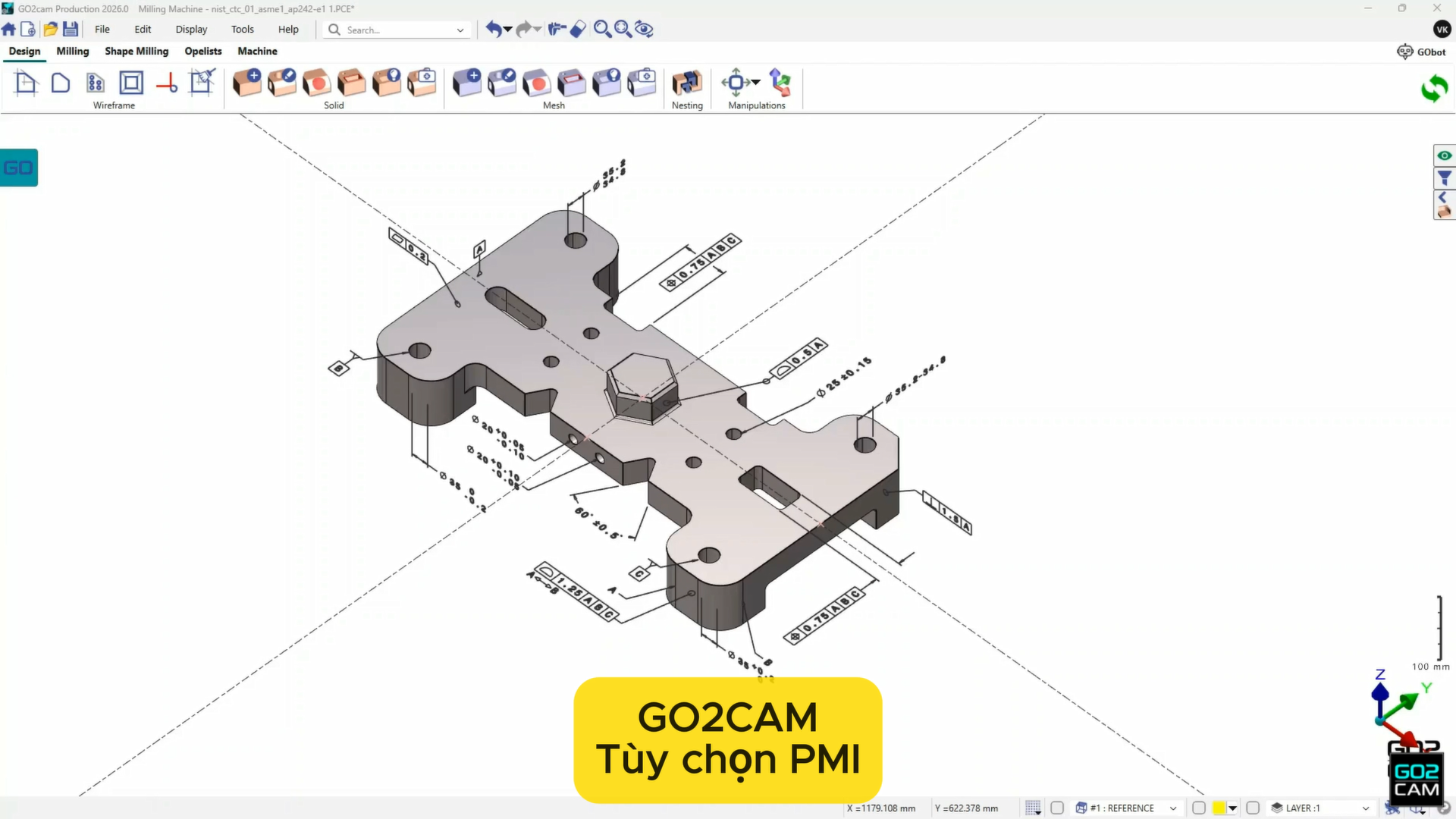

Sau khi quá trình Import hoàn tất, mô hình 3D sẽ được đưa vào Go2cam cùng với các annotation PMI có trong file.

Điều này có nghĩa là quá trình Import không chỉ mang theo Solid Geometry.

Go2cam cũng có thể đọc các thông tin kỹ thuật được nhúng trong dữ liệu CAD, tùy thuộc vào định dạng file và khả năng của CAD interface đang sử dụng. Go2cam cũng cung cấp các chức năng CAD Import để đọc hình học 2D, solid 3D và các dữ liệu bổ sung như Hole Features hoặc PMI trên các interface tương thích.

Annotation PMI xuất hiện trực tiếp trên mô hình

Sau khi Import thành công, các annotation kỹ thuật sẽ xuất hiện cùng mô hình.

Người lập trình có thể nhìn thấy các thông tin như:

• Dimension.
• Tolerance.
• GD&T.
• Datum.
• Reference.

Điều này tạo ra một môi trường làm việc trực quan hơn rất nhiều.

Thay vì:

Mở Drawing → Tìm kích thước → Quay lại CAM

người dùng có thể:

Chọn trực tiếp PMI → Xem thông tin → Kiểm tra hình học liên quan

Đây là một lợi ích đặc biệt lớn đối với các chi tiết phức tạp có số lượng kích thước và yêu cầu kỹ thuật lớn.

Kích hoạt PMI View – Tự động định hướng mô hình

Một trong những tính năng đáng chú ý trong phiên bản PMI mới là:

Activate the PMI View

Theo tài liệu chính thức của Go2cam, khi chọn một annotation PMI và sử dụng tùy chọn Activate the PMI View, góc nhìn của phôi sẽ được căn chỉnh trực tiếp theo annotation được chọn.

Ví dụ:

Một kích thước được đặt trên một mặt nghiêng.

Thông thường, người lập trình sẽ phải:

1. Xoay mô hình.
2. Zoom.
3. Điều chỉnh góc nhìn.
4. Tìm đúng hướng của annotation.

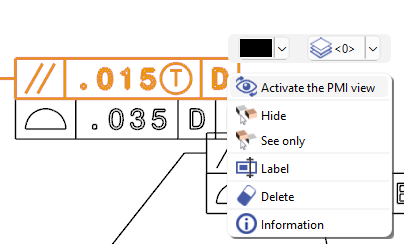

Với PMI View, người dùng có thể:

Right Click Annotation

↓

Activate PMI View

↓

Go2cam tự động căn chỉnh góc nhìn

Điều này giúp giảm thời gian thao tác và quan trọng hơn là giúp người lập trình nhanh chóng hiểu đúng ngữ cảnh kỹ thuật của annotation.

Xem PMI ở bất kỳ hướng nào của chi tiết

Một trong những ưu điểm quan trọng của PMI View là nó không bị giới hạn ở một hướng cố định.

Một chi tiết cơ khí phức tạp có thể có:

• Front view.
• Top view.
• Side view.
• Bottom view.
• Mặt nghiêng.
• Các mặt gia công 5 trục.

PMI View cho phép người dùng lựa chọn một annotation và nhanh chóng đưa mô hình về hướng phù hợp.

Điều này đặc biệt hữu ích trong:

Gia công 3+2 trục

Mỗi nhóm feature có thể nằm trên một mặt khác nhau.

Gia công 5 trục

Các feature có thể xuất hiện ở nhiều hướng phức tạp.

Chi tiết Mill-Turn

Thông tin kỹ thuật có thể nằm ở cả khu vực tiện và phay.

Chi tiết Aerospace

Thường có số lượng lớn các feature và yêu cầu dung sai phức tạp.

PMI Analysis – Phân tích PMI trực tiếp trong Go2cam

Một trong những tính năng mạnh nhất được giới thiệu trong video là:

PMI Analysis

Để truy cập tính năng này, người dùng có thể đi tới:

Measure

↓

PMI Analysis

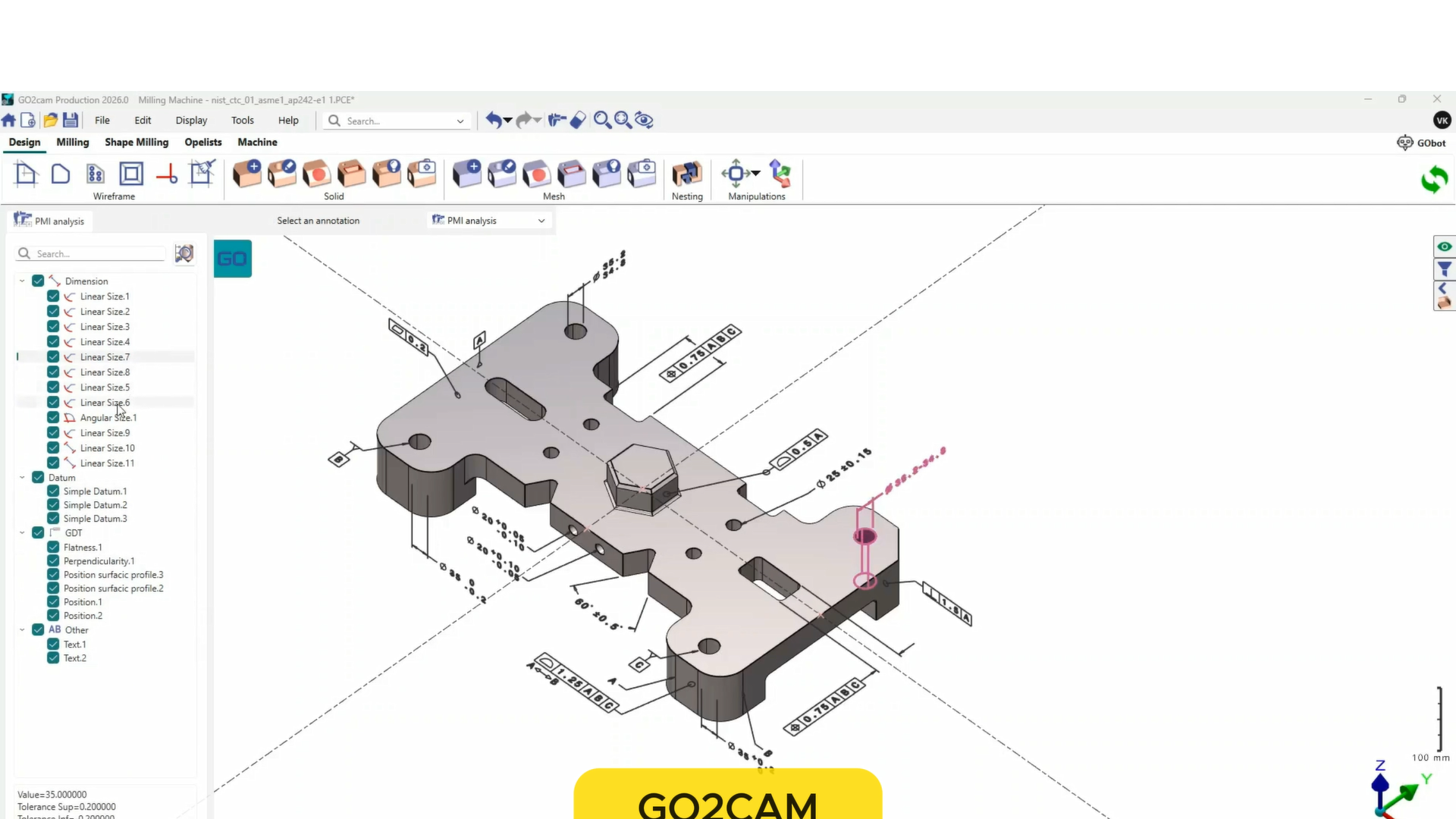

Sau khi kích hoạt, một cây phân tích PMI mới sẽ xuất hiện.

Theo tài liệu Go2cam, PMI Analysis có thể hiển thị các đối tượng PMI được nhóm theo loại như Dimension, Datum và GDT. Khi chọn một PMI, các thông tin semantic liên quan cũng có thể được hiển thị.



Cây PMI Analysis hiển thị những gì?

Trong môi trường PMI Analysis, người dùng có thể phân tích nhiều loại dữ liệu kỹ thuật.

Ví dụ:

Dimensions

Các kích thước của chi tiết.

Datums

Các chuẩn tham chiếu.

GD&T

Geometric Dimensioning and Tolerancing.

Ví dụ:

• Position.
• Flatness.
• Parallelism.
• Perpendicularity.
• Profile.
• Runout.

References

Các thông tin tham chiếu liên quan.

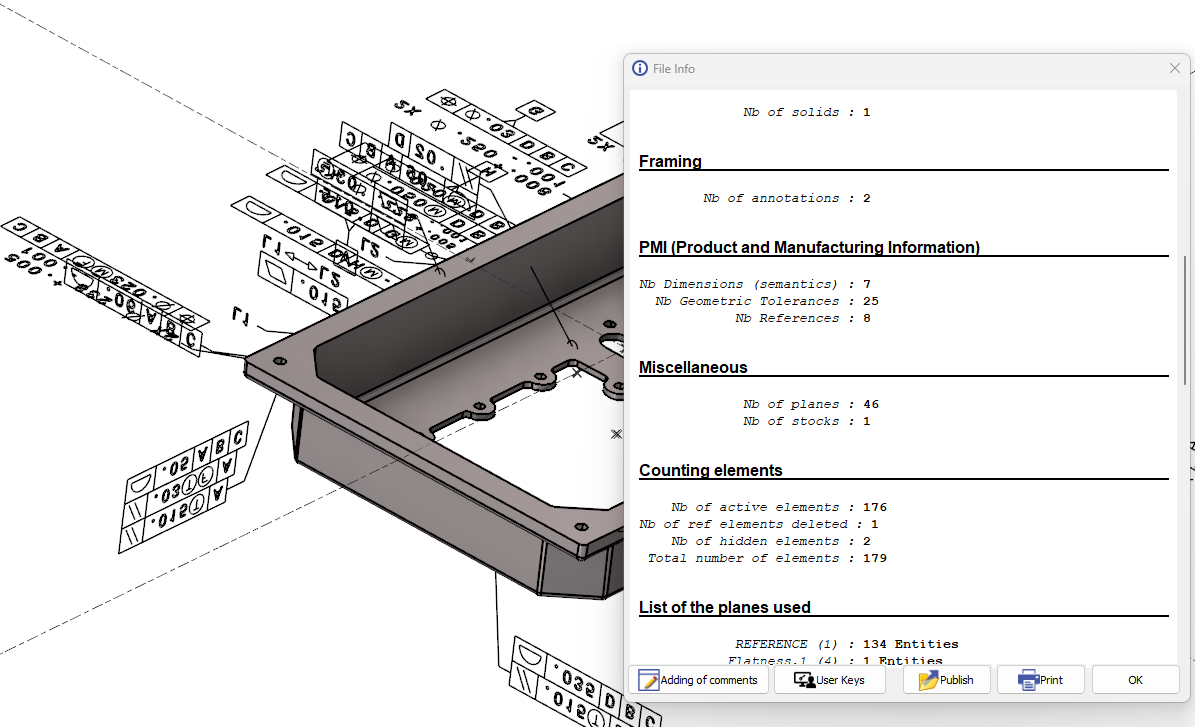

Tài liệu Go2cam cũng cho biết phần Part Info có thể hiển thị số lượng PMI theo từng nhóm, bao gồm Dimensions dạng semantic, Dimensions dạng graphics, Geometric Tolerance và References.

Chọn một PMI và làm nổi bật Feature liên quan

Một trong những lợi ích quan trọng của PMI Analysis là khả năng kết nối thông tin kỹ thuật với hình học thực tế.

Khi người dùng chọn một PMI trong cây phân tích, các feature hoặc face liên quan trên mô hình có thể được làm nổi bật.

Theo tài liệu chính thức, khi chọn dimension PMI, face được chọn có thể được highlight và các face tham chiếu liên quan cũng được hiển thị.

Điều này đặc biệt hữu ích với các chi tiết phức tạp.

Ví dụ, một chi tiết có:

• 200 kích thước.
• 50 dung sai GD&T.
• Nhiều mặt nghiêng.
• Nhiều feature nhỏ.

Nếu chỉ nhìn annotation, đôi khi rất khó xác định chính xác PMI đó đang áp dụng cho đâu.

PMI Analysis giúp tạo liên kết trực tiếp:

PMI Information

↔

CAD Geometry

Người lập trình có thể nhanh chóng hiểu:

• Kích thước này thuộc feature nào?
• Hai mặt nào đang được tham chiếu?
• Datum nào được sử dụng?
• Vị trí thực tế của yêu cầu kỹ thuật nằm ở đâu?

Đo và kiểm tra thông tin PMI

Go2cam không chỉ cho phép xem PMI.

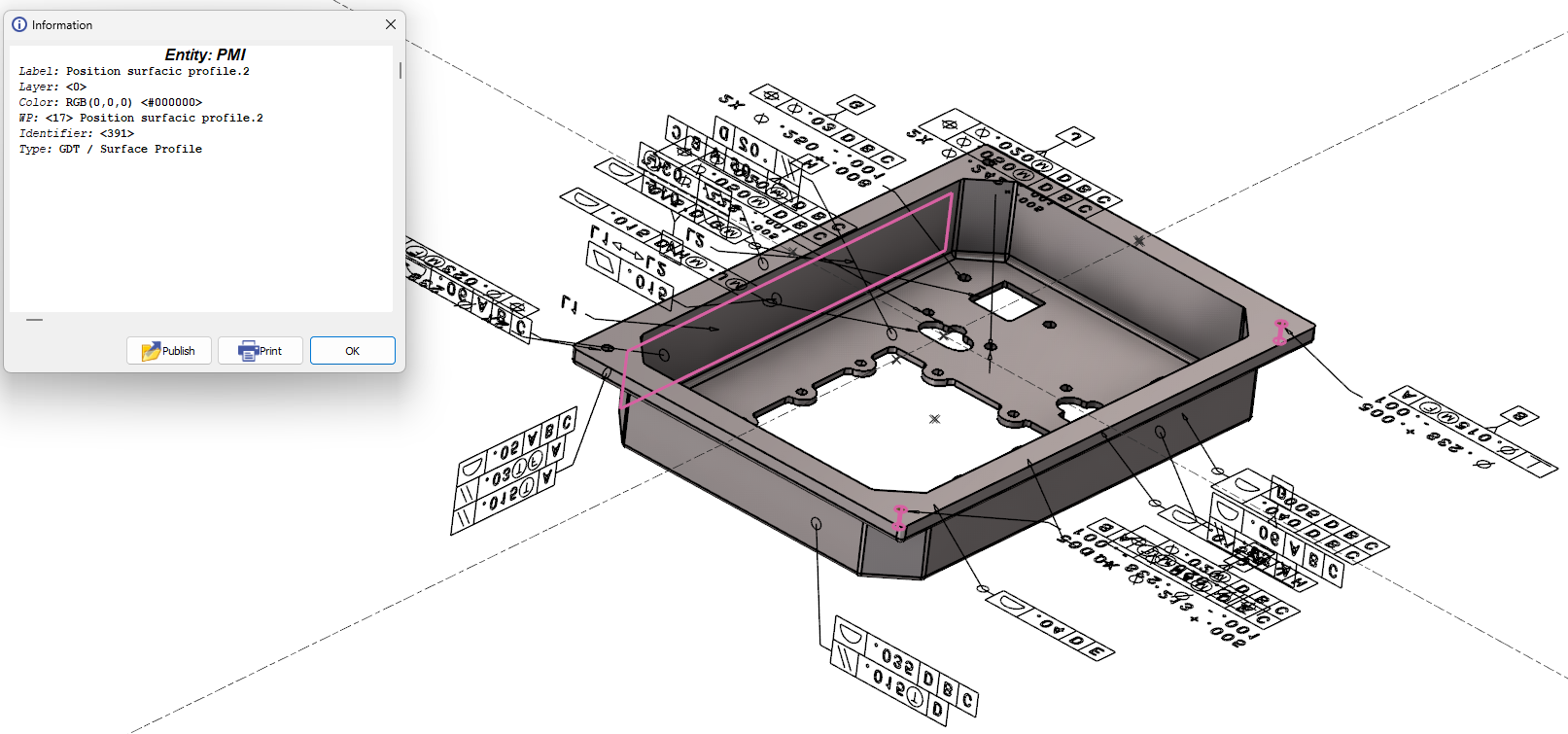

Tài liệu chính thức cũng cho biết người dùng có thể thực hiện phép đo giữa hai solid faces để kiểm tra hoặc thay đổi giá trị PMI trong một số trường hợp. Chức năng này áp dụng cho annotation liên quan đến distance và diameter.

Điều này có thể hữu ích trong quá trình:

• Kiểm tra dữ liệu nhập.
• Đối chiếu kích thước.
• Xác minh thông tin kỹ thuật.
• Phân tích các feature quan trọng.

Tuy nhiên, cần lưu ý rằng việc chỉnh sửa dimension PMI không áp dụng cho tất cả loại annotation. Theo tài liệu Go2cam, khả năng editing được hỗ trợ với Dimensions dạng semantic.

Semantic PMI và Graphic PMI khác nhau như thế nào?

Đây là một khái niệm khá quan trọng.

Một PMI có thể tồn tại dưới dạng:

Graphic PMI

Thông tin được biểu diễn chủ yếu dưới dạng hình ảnh hoặc annotation.

Semantic PMI

Thông tin PMI được lưu trữ cùng ý nghĩa kỹ thuật và dữ liệu liên kết với mô hình.

Ví dụ, một kích thước semantic có thể chứa:

• Giá trị.
• Đơn vị.
• Loại kích thước.
• Hình học tham chiếu.
• Quan hệ với các feature.

Đây là lý do Semantic PMI có giá trị cao hơn đối với các hệ thống tự động hóa.

Theo tài liệu Go2cam, khả năng chỉnh sửa dimension được áp dụng đối với Dimensions dạng semantic.

Trong tương lai, Semantic PMI sẽ là một nguồn dữ liệu rất quan trọng cho:

• CAM Automation.
• Feature Recognition.
• Inspection Automation.
• CAPP.
• Digital Thread.

---

PMI và CAM – Tại sao điều này quan trọng?

Một số người có thể đặt câu hỏi:

Tôi đã có mô hình 3D, tại sao cần PMI?

Câu trả lời nằm ở sự khác biệt giữa:

Geometry

và

Manufacturing Intent

Một mô hình CAD chỉ cho bạn biết:

Chi tiết có hình dạng như thế nào?

PMI có thể cung cấp thêm thông tin:

Chi tiết cần được sản xuất với yêu cầu kỹ thuật như thế nào?

Ví dụ, hai lỗ có cùng đường kính:

Ø10

Nhưng:

Hole A

Tolerance ±0.05

Hole B

Tolerance ±0.005

Về mặt hình học:

Hai lỗ giống nhau.

Nhưng về yêu cầu sản xuất:

Hoàn toàn khác nhau.

PMI giúp truyền tải sự khác biệt này.

Ứng dụng của PMI trong lập trình CAM

1. Hiểu nhanh yêu cầu kỹ thuật

Người lập trình có thể xem kích thước và dung sai trực tiếp trên mô hình.

2. Giảm phụ thuộc vào Drawing 2D

Trong các môi trường MBD, mô hình 3D có thể trở thành nguồn dữ liệu chính.

3. Hỗ trợ lập kế hoạch gia công

Thông tin dung sai có thể giúp người lập trình nhận biết:

• Feature quan trọng.
• Bề mặt yêu cầu độ chính xác cao.
• Khu vực cần finishing.
• Khu vực cần kiểm soát công nghệ.

4. Hỗ trợ kiểm tra dữ liệu

PMI Analysis kết hợp với Measure giúp kiểm tra các đặc điểm hình học và thông tin liên quan.

5. Hỗ trợ môi trường Digital Manufacturing

Dữ liệu có thể được truyền xuyên suốt từ thiết kế đến sản xuất mà không cần nhập lại quá nhiều thông tin.

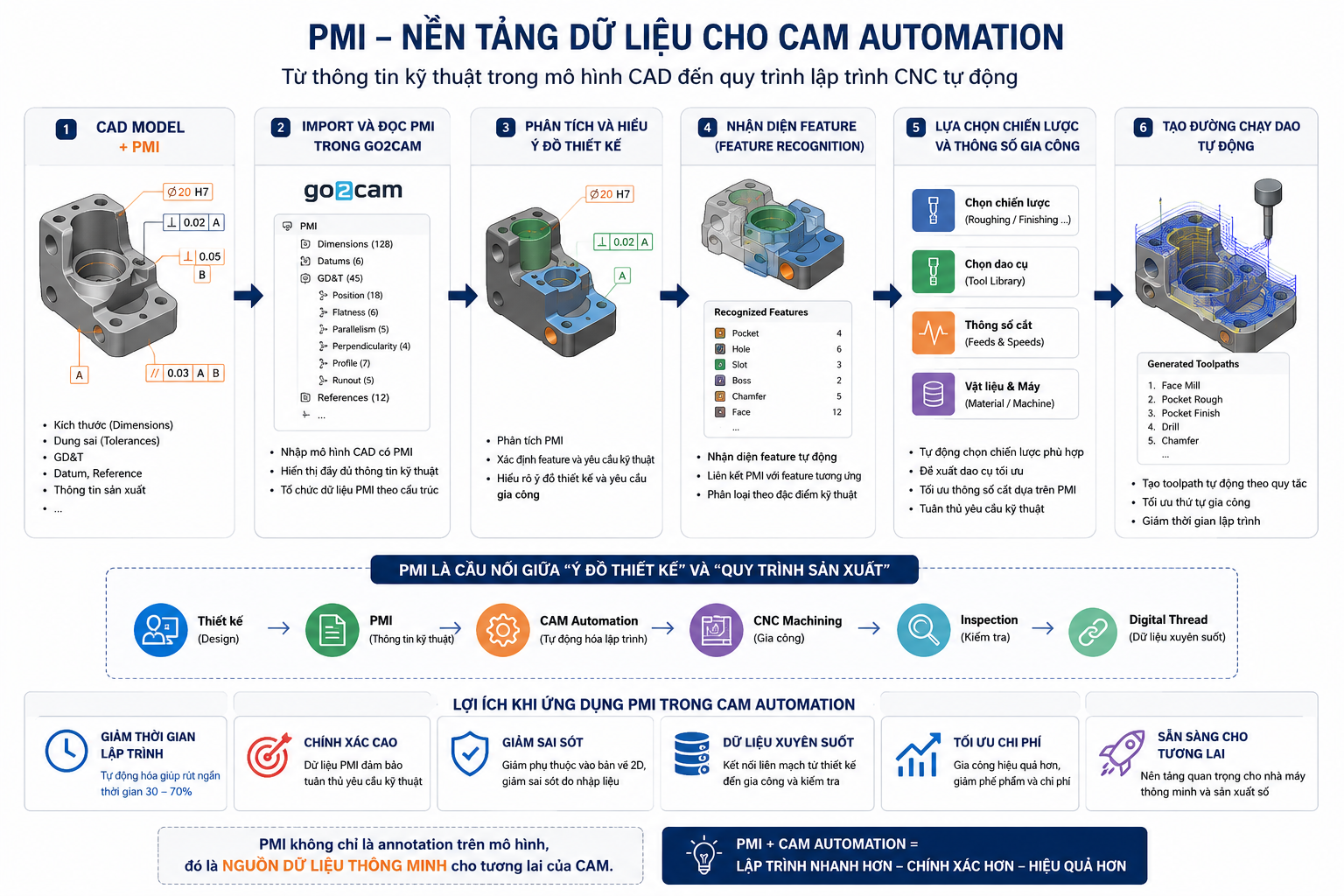

PMI và xu hướng tự động hóa CAM

Một trong những lý do PMI ngày càng quan trọng là sự phát triển của CAM Automation.

Hãy hình dung quy trình:

PMI có thể đóng vai trò là một nguồn thông tin đầu vào.

Ví dụ, trong tương lai một feature có thể được phân loại không chỉ dựa trên hình dạng:

Hole Ø10

mà còn dựa trên yêu cầu:

Hole Ø10 – Tolerance H7

Hai feature có hình học tương tự nhưng có thể cần chiến lược sản xuất khác nhau.

Đây là một hướng phát triển rất quan trọng của Smart Manufacturing.

Hiệu năng Import PMI trong Go2cam

Go2cam cũng đã cải thiện hiệu năng liên quan đến PMI.

Theo tài liệu chính thức, quá trình đọc và mở các file có PMI đã được cải thiện, đồng thời việc thao tác mô hình chứa PMI, đặc biệt là thao tác xoay mô hình, trở nên mượt hơn.

Điều này rất quan trọng đối với các chi tiết phức tạp có số lượng lớn annotation.

Bởi vì PMI chỉ thực sự hữu ích nếu người dùng có thể:

• Zoom nhanh.
• Rotate nhanh.
• Chọn annotation dễ dàng.
• Phân tích dữ liệu trực quan.

---

Video hướng dẫn Import PMI trong Go2cam

Để hiểu rõ hơn về toàn bộ workflow, bạn có thể tham khảo video giới thiệu tính năng PMI trong Go2cam.

Import PMI và PMI Analysis trong Go2cam

Quy trình trong video bao gồm:

1. Import file CAD.
2. Kích hoạt tùy chọn PMI.
3. Hiển thị annotation trên mô hình.
4. Chọn một PMI.
5. Right Click.
6. Activate PMI View.
7. Tự động căn chỉnh hướng nhìn.
8. Mở Measure.
9. Chọn PMI Analysis.
10. Phân tích Dimensions, Datums và GD&T.
11. Chọn một PMI để xác định feature liên quan.

---

Kết luận

PMI đang dần trở thành một thành phần quan trọng trong môi trường CAD/CAM hiện đại.

Thay vì chỉ truyền mô hình hình học từ bộ phận thiết kế sang bộ phận sản xuất, doanh nghiệp có thể truyền thêm các thông tin kỹ thuật quan trọng trực tiếp cùng mô hình.

Với tính năng PMI Import và PMI Analysis, Go2cam cho phép người lập trình khai thác các thông tin như kích thước, dung sai, GD&T và các dữ liệu tham chiếu trực tiếp trong môi trường CAM.

Các tính năng như:

• Import PMI
• Activate PMI View
• PMI Analysis
• Highlight Geometry
• Measure PMI
• Automatic PMI Workplanes

giúp kết nối chặt chẽ hơn giữa mô hình CAD và quá trình lập trình CNC.

Đối với doanh nghiệp đang hướng tới:

Paperless Manufacturing

Model-Based Definition

CAM Automation

Digital Manufacturing

thì PMI không đơn thuần là một chức năng hiển thị annotation.

Đây là một bước quan trọng trong việc biến mô hình CAD 3D thành một nguồn dữ liệu kỹ thuật có thể sử dụng xuyên suốt từ thiết kế đến sản xuất.

---
