5. Trước khi học lập trình, hãy học về máy Millturn

Đây là nguyên tắc rất quan trọng:

Đừng học CAM trước khi hiểu máy.

Một phần mềm CAM có thể tạo ra một chương trình rất đẹp trên máy tính, nhưng nếu người lập trình không hiểu máy thì chương trình đó vẫn có thể gây ra va chạm hoặc sai lệch khi đưa lên máy thực tế.

Bạn cần hiểu những gì về máy?

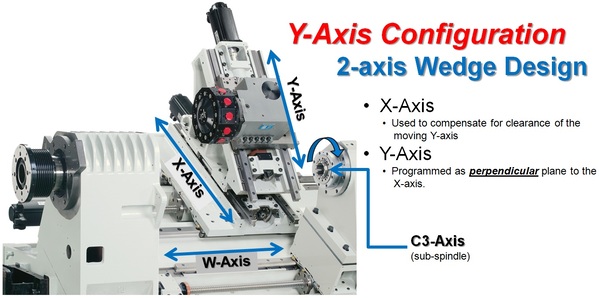

Các trục chuyển động

Trước tiên cần xác định:

• X nằm ở đâu?
• Z nằm ở đâu?
• C hoạt động như thế nào?
• Y nằm ở đâu?
• B quay quanh trục nào?
• Trục B có giới hạn góc bao nhiêu?
• Máy sử dụng B-axis kiểu nào?
• Có sub-spindle hay không?
• Có bao nhiêu turret?
• Có bao nhiêu channel?

Không nên chỉ học thuộc tên trục.

Bạn phải hiểu:

Khi tôi ra lệnh cho trục này chuyển động, bộ phận nào của máy sẽ thực sự chuyển động?

6. Hiểu khả năng gia công của máy

Mỗi máy Millturn có cấu hình khác nhau.

Ví dụ cùng là máy Millturn nhưng một máy có thể có:

• Main spindle + sub-spindle.
• Một turret.

Trong khi máy khác có:

• Main spindle + sub-spindle.
• Hai turret.
• Trục Y.
• Trục B.
• Hai channel.

Khả năng gia công vì thế hoàn toàn khác nhau.

Người lập trình phải biết giới hạn thực tế của máy:

• Đường kính gia công tối đa.
• Chiều dài gia công.
• Tốc độ spindle.
• Công suất spindle.
• Hành trình X/Y/Z.
• Góc quay B.
• Khả năng C-axis.
• Khả năng đồng bộ spindle.
• Số lượng dao.
• Kích thước holder.
• Giới hạn hành trình của turret.

7. Hiểu cách gá đặt phôi và dụng cụ

Một chương trình CAM chỉ thực sự có ý nghĩa khi nó phản ánh đúng điều kiện gia công thực tế.

Do đó, cần hiểu:

• Phôi được gá bằng mâm cặp nào?
• Có dùng collet hay không?
• Chiều dài phôi bao nhiêu?
• Có chống tâm hay không?
• Có sử dụng steady rest hay không?
• Dao được lắp ở đâu?
• Holder có kích thước thế nào?
• Dao nhô ra bao nhiêu?
• Turret được bố trí ra sao?

Đặc biệt với Millturn, holder và đồ gá rất quan trọng.

Một đường chạy dao không va vào phôi nhưng holder lại va vào mâm cặp thì chương trình vẫn không thể sử dụng được.

8. Sau khi hiểu máy, bắt đầu học lập trình

Khi đã hiểu máy, chúng ta có thể bắt đầu lựa chọn phương pháp lập trình.

Có ba hướng phổ biến.

Phương pháp 1: Lập trình tay bằng G-code

Đây là phương pháp cơ bản nhất.

Người lập trình trực tiếp viết chương trình:

O1111 G00 X... G01 Z... G02 X... Z... M03 S... ... %

Khi nào nên lập trình tay?

Phương pháp này phù hợp với:

• Chi tiết đơn giản.
• Biên dạng đơn giản.
• Các nguyên công tiện cơ bản.
• Khoan.
• Taro.
• Phay rãnh.
• Contour đơn giản.

Ưu điểm

• Không cần phần mềm CAM.
• Chi phí thấp.
• Có thể chỉnh sửa nhanh.
• Giúp hiểu G-code rất tốt.
• Nâng cao tư duy CNC.

Nhược điểm

Khi chi tiết trở nên phức tạp, việc lập trình tay sẽ nhanh chóng trở thành vấn đề.

Một sai sót nhỏ trong:

• Tọa độ.
• Góc.
• Hệ tọa độ.
• Bù dao.
• Hướng quay.
• Trục C.
• Trục Y.
• Trục B.

có thể dẫn đến chương trình sai hoặc thậm chí gây va chạm.

9. Lập trình trực tiếp trên màn hình máy CNC

Nhiều máy Millturn hiện đại hỗ trợ các chức năng lập trình ngay trên hệ điều khiển.

Người vận hành có thể lựa chọn:

• Chu trình tiện.
• Khoan.
• Taro.
• Pocket.
• Contour.
• Nội suy cung tròn.
• Một số chu trình phay cơ bản.

Phương pháp này thuận tiện với những chi tiết đơn giản.

Tuy nhiên, nó vẫn phụ thuộc rất lớn vào khả năng của hệ điều khiển và cấu hình máy.

Với các chi tiết có:

• Biên dạng 3D.
• Gia công 5 trục.
• Trục B phức tạp.
• Nhiều nguyên công.
• Nhiều kênh.
• Đồng bộ nhiều spindle.

thì lập trình trực tiếp trên máy sẽ trở nên khó khăn.

10. Sử dụng phần mềm CAM chuyên dụng

Đây là hướng tiếp cận phù hợp khi sản phẩm có độ phức tạp cao.

Hiện nay có nhiều phần mềm CAM có thể hỗ trợ Millturn như:

• ESPRIT.
• Mastercam.
• SOLIDWORKS CAM/SOLIDCAM.
• NX.
• Và các giải pháp CAM chuyên dụng khác.

Đặc biệt, với những người tập trung chuyên sâu vào Millturn, Go2cam là một giải pháp rất đáng để tìm hiểu.

Điểm quan trọng của CAM không chỉ là tạo toolpath.

Một hệ thống CAM tốt cho Millturn cần kết nối được toàn bộ quá trình:

3D Model → Machine Setup → Tool → Toolpath → Simulation → Collision Check → Post Processor → NC Program → CNC Machine.

11. Tại sao Go2cam phù hợp với người mới học Millturn?

Một trong những vấn đề lớn nhất khi bắt đầu học CAM là giao diện và quy trình quá phức tạp.

Người mới có thể phải học hàng trăm chức năng trước khi tạo được chương trình đầu tiên.

Go2cam tiếp cận vấn đề theo hướng trực quan hơn, đặc biệt với các bài toán gia công cơ khí và Millturn.

11.1. Giao diện đơn giản, nhẹ và tính toán nhanh

Một trong những lợi thế dễ nhận thấy là giao diện của Go2cam tương đối trực quan.

Người mới có thể tập trung vào:

Chi tiết → Nguyên công → Dao → Chiến lược → Mô phỏng

thay vì phải mất quá nhiều thời gian để tìm hiểu hàng loạt chức năng không cần thiết.

Đây là một yếu tố quan trọng trong đào tạo.

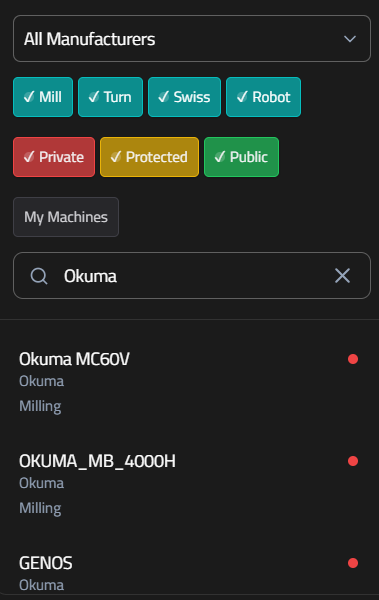

12. Thư viện máy Millturn và Post Processor

Với Millturn, phần mềm CAM không thể chỉ hiểu hình học của chi tiết.

Nó phải hiểu máy.

Ví dụ:

• Trục B nằm ở đâu?
• Turret nằm ở đâu?
• Spindle nằm ở đâu?
• Trục Y chuyển động như thế nào?
• Máy có sub-spindle không?
• Máy có bao nhiêu channel?
• Cấu hình trục B như thế nào?

Đó là lý do Machine Simulation và Post Processor có vai trò đặc biệt quan trọng.

Post Processor chính là cầu nối giữa:

CAM → Controller → Machine.

Một chiến lược gia công được tạo ra trên CAM cần được chuyển đổi thành mã NC phù hợp với đúng cấu hình máy và hệ điều khiển.

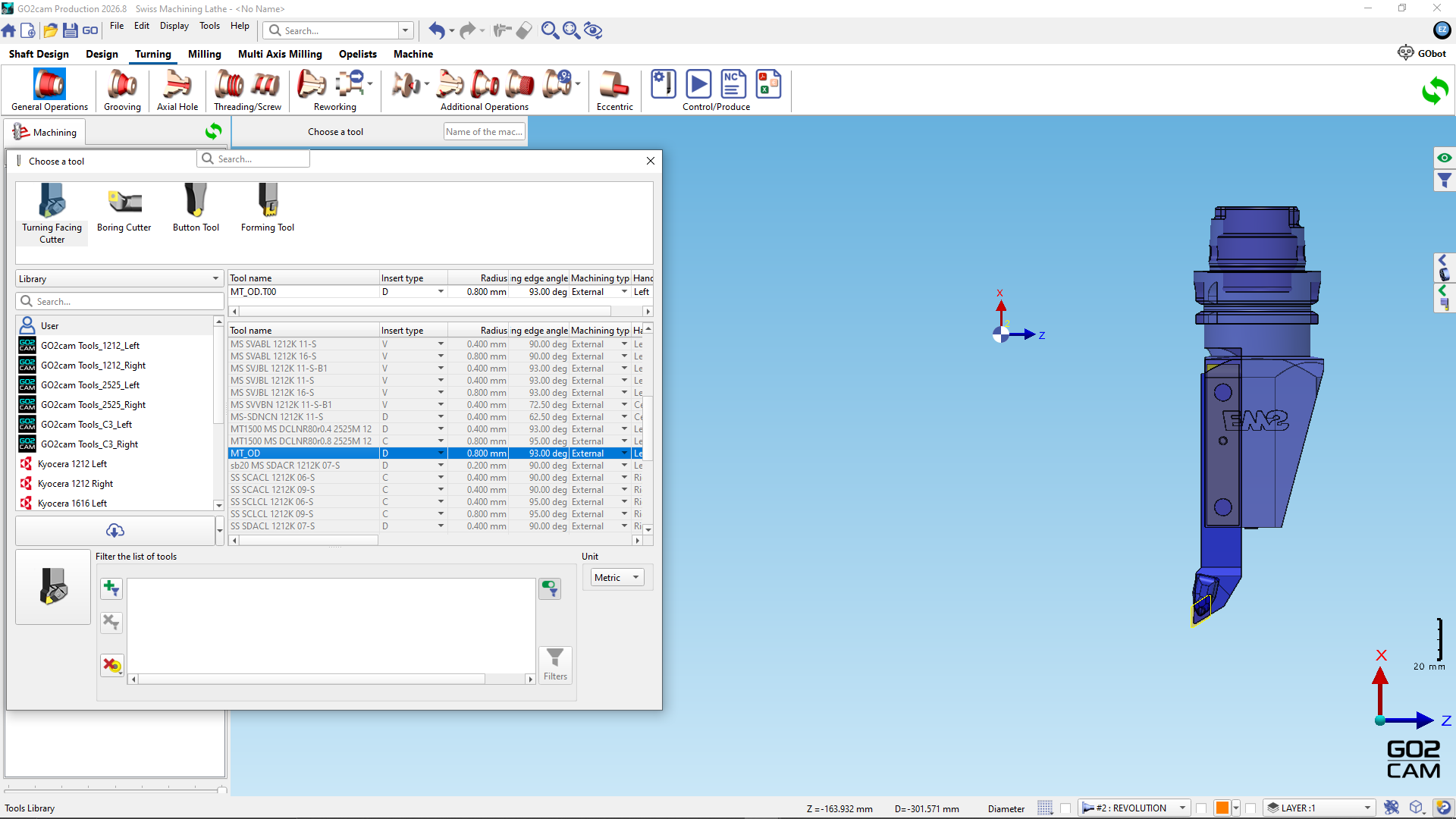

13. Thư viện dao gần với thực tế xưởng

Một trong những khó khăn của người mới là phải tự xây dựng thư viện dao.

Go2cam cung cấp khả năng quản lý dụng cụ cắt, holder và cấu hình dao để người dùng có thể xây dựng môi trường gia công gần với thực tế.

Ngoài ra, thư viện dao của các nhà sản xuất cũng có thể giúp người dùng nhanh chóng tìm được thông tin về dụng cụ phù hợp.

Điều này rất hữu ích khi đào tạo vì học viên không chỉ học toolpath trên lý thuyết mà có thể xây dựng đúng theo:

Dao thực tế → Holder thực tế → Turret thực tế → Máy thực tế.

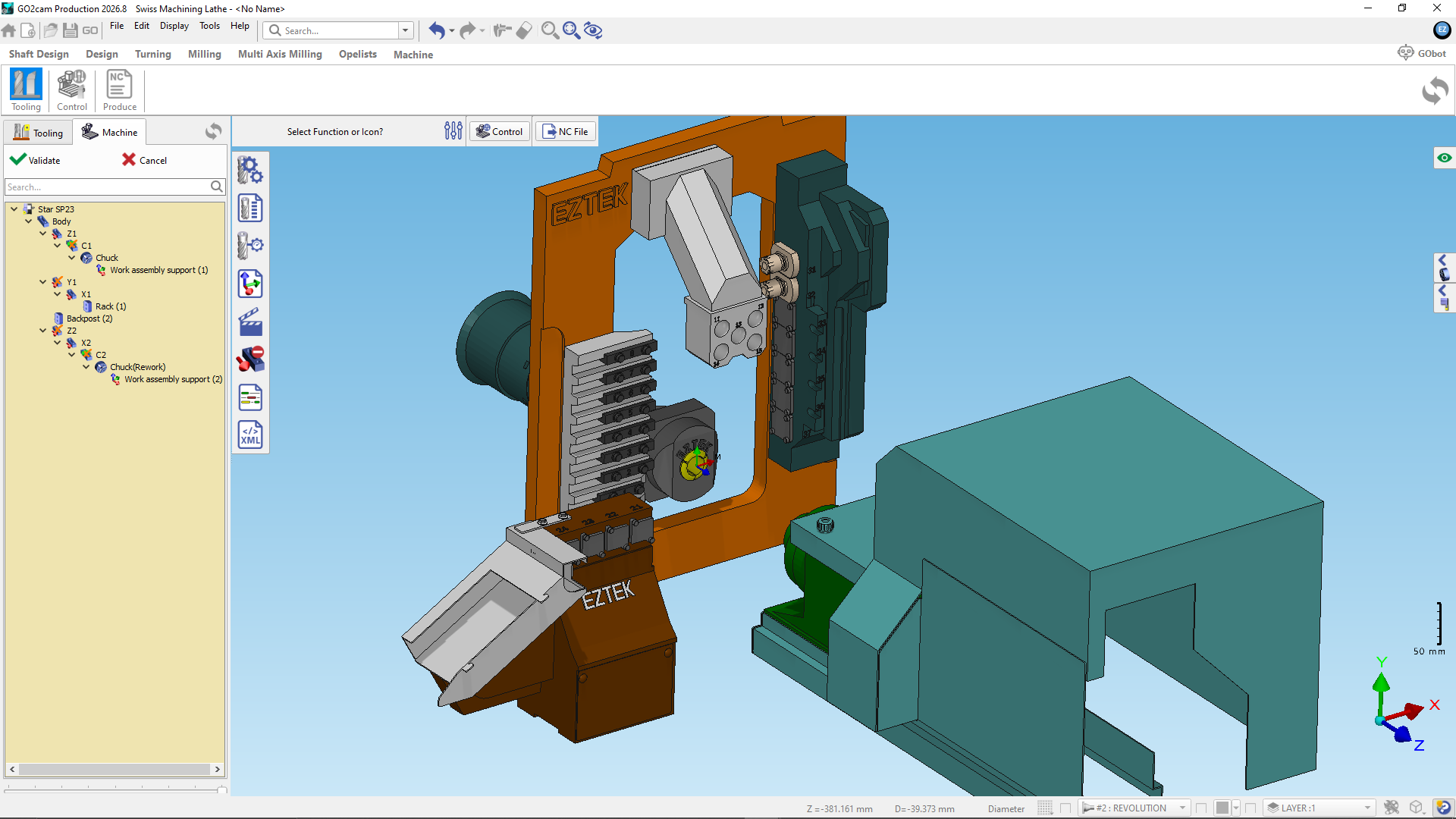

14. Thư viện đồ gá và mâm cặp

Đối với Millturn, đồ gá là một phần không thể bỏ qua.

Mâm cặp, collet, holder, turret và các chi tiết xung quanh đều có thể trở thành nguồn gây va chạm.

Việc xây dựng mô hình đồ gá trong môi trường CAM giúp người lập trình kiểm tra được:

• Dao có va vào mâm cặp không?
• Holder có va vào phôi không?
• Turret có va vào chi tiết không?
• Đầu B có va vào đồ gá không?
• Khi chuyển sang góc B khác, có xảy ra collision không?

Đây là một trong những lý do simulation trở thành bước bắt buộc đối với các chương trình Millturn phức tạp.

15. Các chế độ cắt và chương trình mẫu

Với người mới, việc lựa chọn chế độ cắt cũng là một vấn đề.

Ví dụ:

• Tốc độ spindle bao nhiêu?
• Feed bao nhiêu?
• Stepdown bao nhiêu?
• Stepover bao nhiêu?
• Cutting condition như thế nào?

Việc có sẵn các thiết lập và chương trình mẫu giúp người học nhanh chóng bắt đầu, sau đó có thể điều chỉnh dựa trên:

• Vật liệu.
• Dao.
• Máy.
• Độ cứng vững.
• Yêu cầu bề mặt.
• Chiều sâu cắt.

16. Từ phay 2.5D đến gia công 5 trục đồng thời

Một lộ trình học Millturn hợp lý không nhất thiết phải bắt đầu ngay với 5 trục.

Bạn có thể đi theo thứ tự:

2.5D → 3D → Trục C → Trục Y → Trục B → 3+2 → 5 trục đồng thời.

Go2cam hỗ trợ nhiều cấp độ gia công, từ các chiến lược phay cơ bản đến các bài toán phức tạp hơn.

Điều này cho phép người mới học từng bước thay vì phải tiếp cận tất cả các công nghệ cùng một lúc.

17. Chuyển đổi giữa trục C và trục Y

Một trong những điểm khiến người mới gặp khó khăn là lựa chọn cách gia công một feature trên Millturn.

Ví dụ một rãnh hoặc pocket có thể được thực hiện bằng:

• C-axis.
• Y-axis.
• Hoặc các phương pháp định hướng khác tùy cấu hình máy.

Trong môi trường CAM, việc lựa chọn đúng trục giúp người lập trình chủ động hơn trong việc xây dựng chiến lược.

Đây cũng là một phần quan trọng trong tư duy lập trình Millturn:

Không phải chỉ biết "gia công được", mà phải biết "gia công bằng cách nào hiệu quả nhất".

18. Điều khiển trục B trực quan

Trục B là một trong những phần khó nhất đối với người mới.

Khi thay đổi góc B, người lập trình phải hình dung được:

• Hướng dao.
• Hướng spindle.
• Vị trí điểm tiếp xúc.
• Hướng chạy dao.
• Khả năng va chạm.

Một giao diện trực quan cho phép lựa chọn và thay đổi góc B giúp giảm đáng kể khó khăn trong quá trình học.

Thay vì phải hình dung tất cả bằng G-code, người lập trình có thể quan sát trực tiếp vị trí và hướng của dao trên mô hình 3D.

19. Quản lý dao và vị trí dao trên turret

Trong môi trường Millturn thực tế, việc quản lý dao không chỉ là chọn một tool.

Bạn cần xác định:

• Dao nào?
• Holder nào?
• Dao nằm ở turret nào?
• Vị trí số mấy?
• Hướng lắp dao?
• Chiều dài dao?
• Bù dao?
• Dao đó có thể tiếp cận khu vực gia công hay không?

Go2cam cho phép thiết lập dụng cụ cắt và holder, đồng thời quản lý vị trí của dao trên turret.

Khi thay đổi cấu hình, thông tin vị trí dao có thể được cập nhật tương ứng.

Điều này giúp giảm đáng kể sai sót khi chuyển từ môi trường CAM sang máy thực tế.

20. Millturn Multi-channel – một cấp độ hoàn toàn khác

Nếu Millturn một turret đã phức tạp thì Multi-channel còn phức tạp hơn rất nhiều.

Một máy có thể có:

• Hai turret.
• Main spindle.
• Sub-spindle.
• Hai channel.
• Các nguyên công chạy đồng thời.

Lúc này vấn đề không còn đơn giản là:

"Gia công như thế nào?"

mà còn là:

"Gia công khi nào?"

Ví dụ:

Turret 1 đang tiện mặt ngoài.

Trong thời gian đó, Turret 2 có thể thực hiện khoan hoặc phay một feature khác.

Nếu lập trình tốt, thời gian máy có thể được giảm đáng kể.

Nhưng nếu đồng bộ không tốt, một turret phải chờ turret còn lại, làm mất lợi thế của máy Multi-channel.

Go2cam hỗ trợ xây dựng và quản lý các kịch bản gia công Multi-channel, giúp người lập trình kiểm soát tốt hơn quá trình đồng bộ giữa các kênh.

21. Simulation – bước bắt buộc trước khi đưa chương trình lên máy

Với máy Millturn hiện đại, chi phí máy và dụng cụ rất cao.

Một lỗi trong chương trình có thể dẫn đến:

• Gãy dao.
• Hỏng holder.
• Hỏng mâm cặp.
• Hỏng phôi.
• Va chạm turret.
• Hỏng spindle.
• Thậm chí gây hư hỏng nghiêm trọng cho máy.

Do đó, mô phỏng không nên được xem là một tính năng "có thì tốt".

Simulation phải trở thành một phần của quy trình lập trình.

Trước khi xuất chương trình, người lập trình nên kiểm tra:

• Toolpath.
• Stock.
• Tool.
• Holder.
• Chuck.
• Turret.
• Máy.
• Các trục chuyển động.
• Góc B.
• Các chuyển động rapid.
• Các điểm thay dao.
• Các chuyển động giữa các nguyên công.

Một môi trường mô phỏng sát với máy thực tế sẽ giúp giảm đáng kể rủi ro trước khi chạy chương trình thật.

22. Post Processor – phần quan trọng nhưng người mới thường bỏ qua

Nhiều người mới học CAM thường nghĩ rằng:

"Chỉ cần tạo toolpath là xong."

Thực tế không phải vậy.

Toolpath trên CAM chỉ là dữ liệu gia công.

Để đưa dữ liệu đó lên máy CNC, cần có Post Processor phù hợp.

Cùng một chiến lược gia công nhưng:

• Máy Fanuc.
• Máy Siemens.
• Máy Mitsubishi.
• Máy Mazak.

có thể cần cách xuất chương trình khác nhau.

Ngay cả hai máy cùng sử dụng Fanuc nhưng cấu hình máy khác nhau cũng có thể yêu cầu Post Processor khác nhau.

Đặc biệt với Millturn, Post Processor cần xử lý rất nhiều yếu tố:

• X/Y/Z.
• C-axis.
• Y-axis.
• B-axis.
• Tool orientation.
• Coordinate transformation.
• Tool change.
• Spindle.
• Sub-spindle.
• Multi-channel.
• Synchronization.
• Các mã M đặc biệt.

Vì vậy, khi học Millturn bằng CAM, hãy học song song cả CAM + Machine + Post Processor.

Kết luận

Lập trình Millturn là một kỹ năng có giá trị cao trong ngành cơ khí chính xác bởi nó kết hợp rất nhiều kiến thức: CNC, tiện, phay, dao cụ, máy công cụ, công nghệ gia công, CAM, Post Processor và mô phỏng.

Nếu bạn đang là người vận hành máy và muốn chuyển sang lập trình, hãy bắt đầu từ việc hiểu thật chắc chiếc máy mình đang vận hành.

Nếu bạn đã là lập trình viên CNC và muốn nâng cao tay nghề, hãy bắt đầu tìm hiểu C-axis, Y-axis, B-axis và sau đó tiến tới Multi-channel.

Còn nếu bạn đang bắt đầu với CAM và muốn tìm một giải pháp trực quan để tiếp cận Millturn, Go2cam là một lựa chọn đáng để tìm hiểu, đặc biệt khi mục tiêu của bạn là xây dựng quy trình từ thiết kế, lập trình, mô phỏng đến xuất chương trình NC cho máy thực tế.

Quan trọng nhất, hãy nhớ rằng:

Một người lập trình Millturn giỏi không phải là người biết nhiều nút bấm nhất trên phần mềm, mà là người hiểu rõ máy, hiểu công nghệ và biết cách biến yêu cầu gia công thành một quy trình an toàn, hiệu quả và ổn định.

Và đó cũng chính là mục tiêu cuối cùng của việc học lập trình Millturn: không chỉ tạo ra một chương trình CNC chạy được, mà tạo ra một chương trình có thể chạy an toàn, đúng công nghệ, đạt chất lượng và tối ưu thời gian gia công.
