1. Vấn đề với chuyển động rút dao truyền thống
Hãy xem xét một ví dụ đơn giản.
Chúng ta có một phôi với hai nguyên công phay hốc (Pocket Milling). Hai nguyên công sử dụng cùng một dao, nhưng được thực hiện tại hai mặt phẳng khác nhau.
Phương pháp truyền thống
Sau khi hoàn thành hốc thứ nhất, dao sẽ:
- Rút hoàn toàn khỏi khu vực gia công.
- Di chuyển ra xa chi tiết.
- Thay đổi vị trí hoặc mặt phẳng gia công.
- Tiếp cận trở lại chi tiết.
- Bắt đầu gia công hốc thứ hai.
Về mặt an toàn, cách làm này hoàn toàn có thể đáp ứng yêu cầu. Tuy nhiên, nó tạo ra một lượng chuyển động không cần thiết.

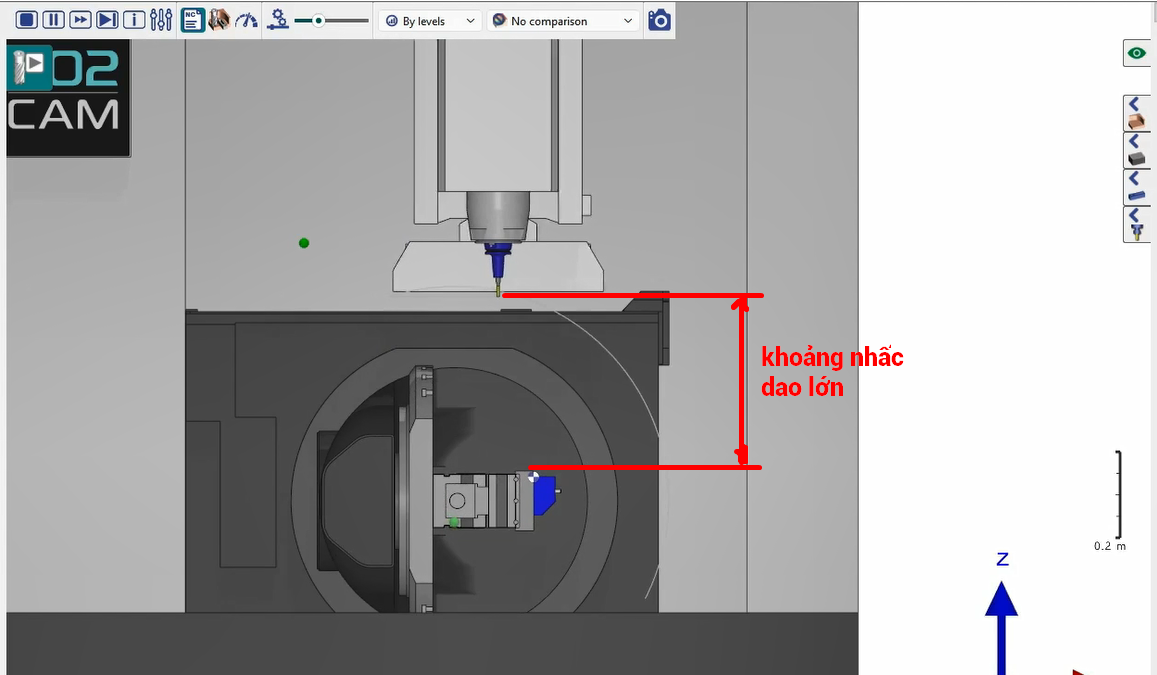

Đặc biệt đối với các máy CNC 5 trục, việc rút dao hoàn toàn và sau đó tiếp cận lại chi tiết có thể tạo ra:
- Khoảng chạy dao không cắt dài.
- Thời gian chu kỳ tăng.
- Nhiều chuyển động của các trục không cần thiết.
- Hiệu suất sử dụng máy thấp hơn.
Thông qua mô phỏng MTE (Machine Tool Environment) trong Go2cam, chúng ta có thể dễ dàng quan sát được vấn đề này.
2. Giải pháp mới: Tối ưu chuyển động giữa các chu trình
Go2cam đã giới thiệu một cơ chế mới cho phép kiểm soát chuyển động rút dao giữa các chu trình.
Điểm khác biệt quan trọng là trước đây, chuyển động rút dao chủ yếu được xử lý bên trong từng chu trình gia công.
Với cơ chế mới, Go2cam có thể kiểm soát cách dao di chuyển giữa các chu trình, từ đó tạo ra những chuyển động chuyển tiếp hiệu quả hơn.
Trong ví dụ trên, thay vì rút dao hoàn toàn theo phương Z rồi di chuyển sang vị trí mới, Go2cam có thể sử dụng Safety Area để kiểm soát vùng chuyển động và tạo ra một quỹ đạo chuyển tiếp phù hợp hơn.
3. Safety Area trong Go2cam là gì?
Để sử dụng chức năng này, trước tiên chúng ta cần thiết lập một Safety Area – Vùng an toàn trong phần cài đặt của phôi.
Safety Area có thể hiểu đơn giản là một ranh giới an toàn được sử dụng để kiểm soát chuyển động của dao trong quá trình:
- Rút dao.
- Di chuyển lại vị trí gia công.
- Thay đổi mặt phẳng gia công.
- Chuyển tiếp giữa các nguyên công.
- Thay dao.
Thay vì yêu cầu dao luôn phải rút về một vị trí rất xa chi tiết, Safety Area cho phép xác định một vùng giới hạn phù hợp để Go2cam tính toán chuyển động của dao.
Điều này đặc biệt hữu ích trong gia công 5 trục, nơi dao có thể thay đổi cả vị trí và hướng trong không gian.
4. Thiết lập Safety Area

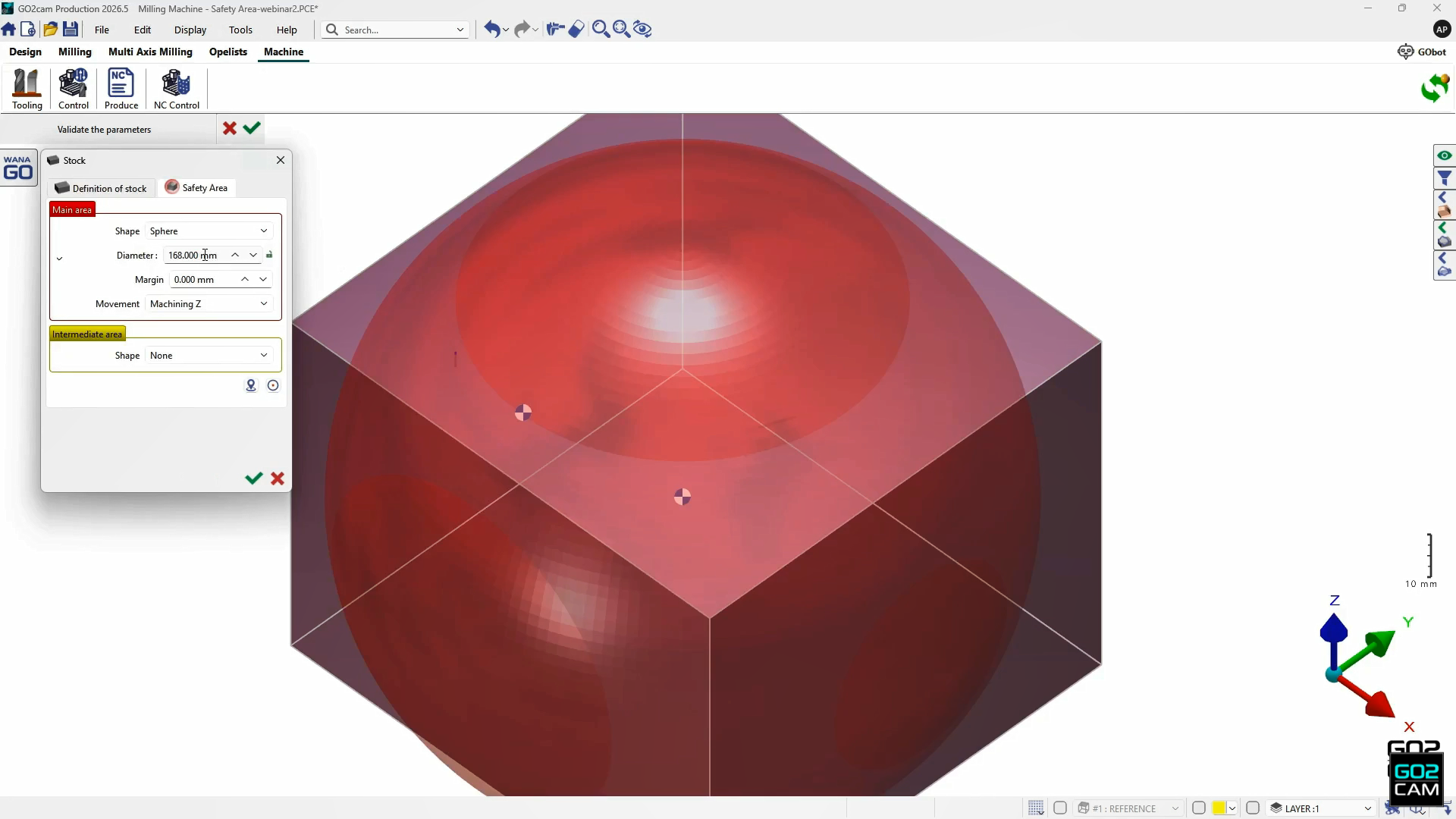

Trong ví dụ này, chúng ta thiết lập một Safety Area dạng hình cầu (Sphere).
Bán kính của vùng an toàn được thiết lập là: 150 mm
Sau khi xác nhận thiết lập, Go2cam sẽ tự động cập nhật đường chạy dao dựa trên vùng an toàn mới.
Việc lựa chọn kích thước Safety Area cần được cân nhắc dựa trên:
- Kích thước phôi.
- Hình dạng chi tiết.
- Đồ gá.
- Không gian làm việc của máy.
- Chiều dài dao.
- Khả năng chuyển động của các trục máy.
Không nên thiết lập vùng an toàn quá nhỏ nếu điều đó có thể gây nguy cơ va chạm.
5. Áp dụng Safety Area cho nguyên công tiếp theo
Sau khi thiết lập Safety Area trong phần cài đặt phôi, chúng ta chuyển sang chu trình phay hốc thứ hai.

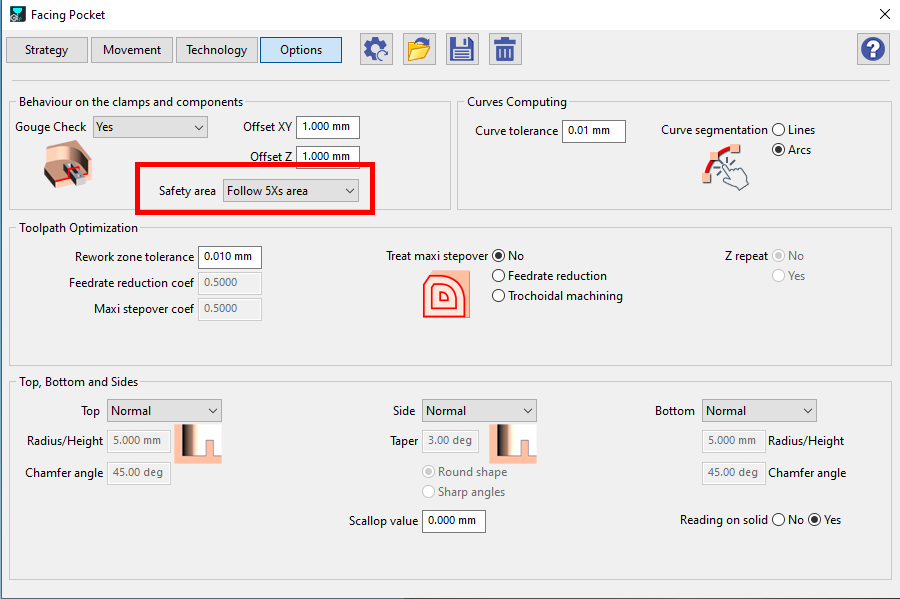

Trong phần Options, lựa chọn thiết lập vùng an toàn theo Safety Area đã được định nghĩa.
Đây là bước quan trọng để Go2cam biết rằng khi chuyển tiếp từ nguyên công trước sang nguyên công tiếp theo, dao có thể sử dụng vùng an toàn này để tính toán chuyển động.

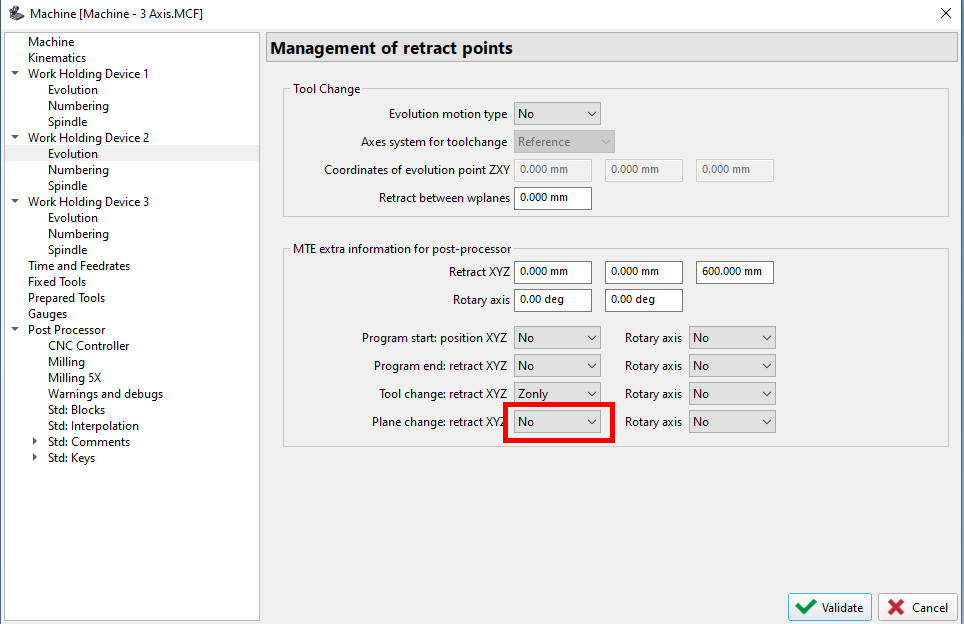

6. Điều chỉnh Machine File để tối ưu chuyển động
Trước khi kiểm tra kết quả bằng mô phỏng MTI, cần thực hiện thêm một điều chỉnh trong Machine File.
Trong trường hợp này, chúng ta cần đảm bảo rằng khi thay đổi mặt phẳng gia công, dao không rút hoàn toàn theo trục Z.
Do đó, thiết lập:
Retract Tool When Changing Plane → No
Thiết lập này cho phép Go2cam giữ lại chuyển động chuyển tiếp phù hợp thay vì buộc dao phải thực hiện một chuyển động rút Z hoàn toàn trước khi chuyển sang mặt phẳng mới.
7. Kiểm tra kết quả bằng mô phỏng MTE

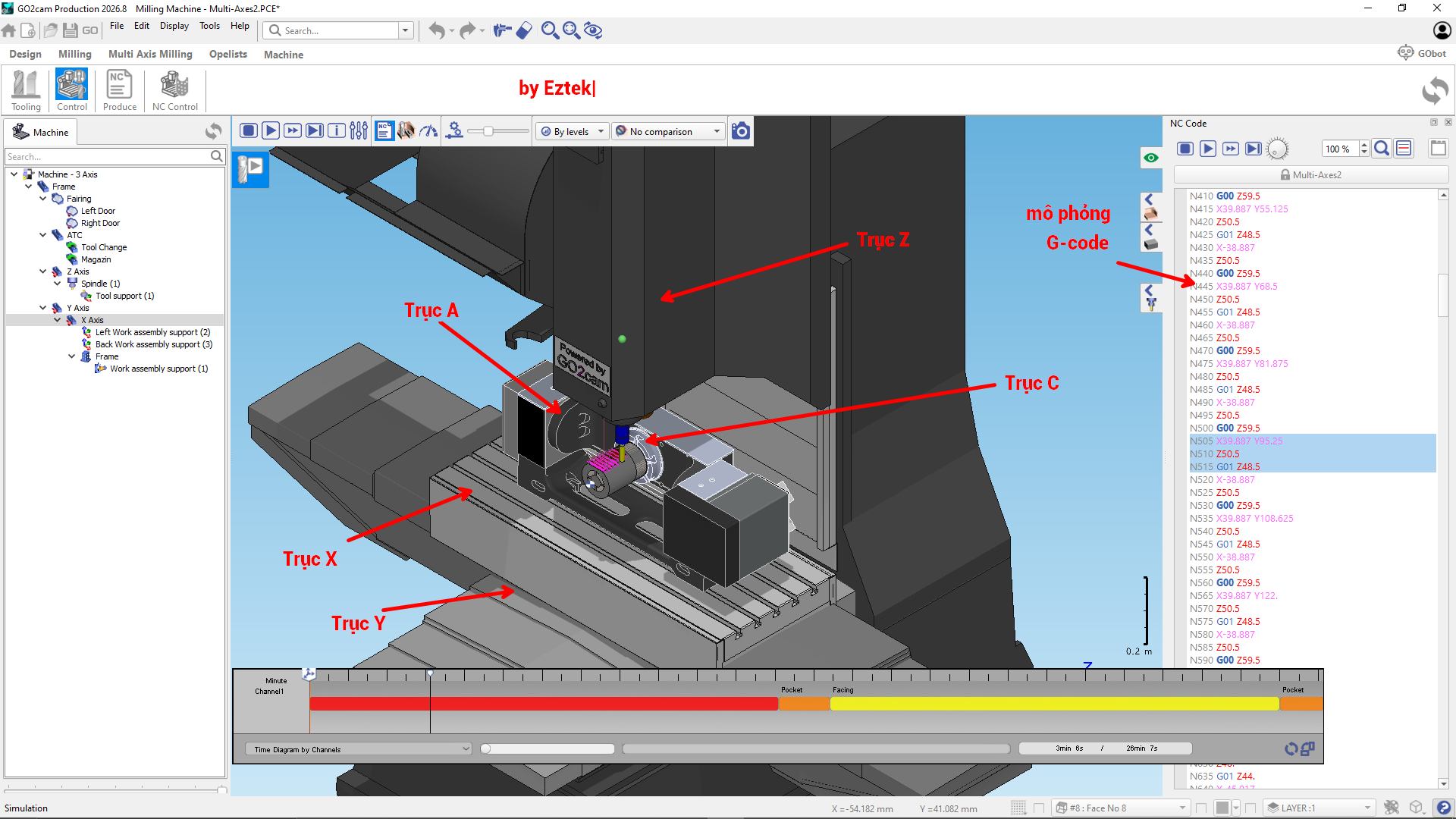

Sau khi hoàn thành các thiết lập trên, chúng ta có thể chạy mô phỏng bằng MTE để kiểm tra chuyển động thực tế của máy.
Kết quả cho thấy sự khác biệt khá rõ ràng.
Thay vì:
Rút dao → Di chuyển ra xa → Thay đổi mặt phẳng → Tiếp cận lại
dao có thể thực hiện một chuyển động chuyển tiếp dạng cung tròn mượt mà giữa các nguyên công.
Trong quá trình này, dao vẫn duy trì hướng phù hợp trong khi di chuyển từ nguyên công thứ nhất sang nguyên công thứ hai.
Video hướng dẫn:
8. Lợi ích của việc tối ưu Safety Area
Thông qua ví dụ trên, có thể thấy việc tối ưu chuyển động giữa các nguyên công mang lại nhiều lợi ích.
⏱ Giảm thời gian không cắt
Dao không phải thực hiện những khoảng di chuyển dài không cần thiết.
🚀 Rút ngắn thời gian chu kỳ
Khi tổng thời gian chạy không tải giảm, Cycle Time của toàn bộ chương trình cũng được cải thiện.
🔄 Chuyển tiếp giữa các nguyên công mượt hơn
Đặc biệt với máy 5 trục, chuyển động dạng cung và thay đổi hướng dao liên tục có thể giúp quá trình chuyển tiếp tự nhiên hơn.
🛡 Kiểm soát vùng chuyển động
Safety Area giúp xác định rõ giới hạn mà dao được phép sử dụng trong quá trình rút và chuyển tiếp.
⚙️ Tận dụng tốt hơn khả năng của máy 5 trục
Thay vì sử dụng tư duy gia công 3 trục truyền thống – rút Z rồi di chuyển – Go2cam có thể tận dụng khả năng chuyển động đồng thời của các trục máy.
9. Tại sao tối ưu chuyển động không cắt lại quan trọng?
Trong một chương trình gia công đơn giản, một vài giây chuyển động không cắt có thể không đáng kể.
Nhưng với một chương trình có hàng trăm hoặc hàng nghìn nguyên công, tổng thời gian này có thể trở thành một con số rất lớn.
Ví dụ, nếu mỗi lần chuyển tiếp giữa hai nguyên công tiết kiệm được chỉ vài giây, nhưng chương trình có hàng trăm lần chuyển tiếp, tổng thời gian tiết kiệm được có thể lên tới nhiều phút cho một chi tiết.
Khi sản xuất hàng loạt, lợi ích này càng trở nên rõ ràng.
Do đó, tối ưu đường chạy dao không chỉ là tối ưu tốc độ cắt mà còn phải tối ưu toàn bộ chuyển động của máy.
10. Kết luận
Trong gia công phay 5 trục, việc xây dựng một chương trình CNC hiệu quả không chỉ dừng lại ở việc lựa chọn chiến lược cắt phù hợp.
Chuyển động giữa các nguyên công cũng đóng vai trò rất quan trọng đối với Cycle Time và hiệu suất máy.
Với cơ chế inter-cycle retract và khả năng thiết lập Safety Area, Go2cam cung cấp một phương pháp hiệu quả để kiểm soát và tối ưu các chuyển động này.
Trong ví dụ trên, thay vì để dao rút hoàn toàn theo trục Z rồi tiếp cận lại chi tiết, Go2cam có thể sử dụng vùng an toàn để tạo ra chuyển động chuyển tiếp mượt hơn giữa các nguyên công, qua đó:
Giảm thời gian không cắt → Giảm Cycle Time → Tăng hiệu quả gia công.
Đây là một trong những ví dụ cho thấy việc tối ưu CAM không chỉ nằm ở đường chạy dao cắt mà còn nằm ở cách phần mềm điều khiển toàn bộ quá trình chuyển động của máy.
