Mô phỏng G-code là gì? Khác gì so với mô phỏng đường chạy dao trong CAM?

Mô phỏng đường chạy dao (Toolpath simulation) là gì?

Mô phỏng đường chạy dao là quá trình phần mềm CAM:

Hiển thị quỹ đạo chuyển động của dao cắt
Dựa trên toolpath do chính phần mềm tính toán
Sử dụng mô hình phôi, dao, chiến lược gia công

Hình thức mô phỏng này giúp:

Kiểm tra chiến lược gia công
Quan sát bề mặt sau gia công
Phát hiện va chạm hình học cơ bản

Tuy nhiên, điểm hạn chế lớn nhất là:Toolpath không phải thứ mà máy CNC thực sự chạy. Phần nhiều dựa vào kinh nghiệm của người lập trình để kiểm tra G code một cách thủ công. Trong khi người vận hành máy thông thường chỉ kiểm tra phần đầu của chương trình, sau đó sẽ để máy chạy và không thểm kiểm tra hết toàn bộ chương trình.

Máy CNC không chạy toolpath – máy chạy G-code

Trong thực tế sản xuất:

Máy CNC chỉ đọc và thực thi G-code
Toàn bộ logic chuyển động, chu trình, trục, tốc độ… đều phụ thuộc vào G-code
G-code lại phụ thuộc rất lớn vào post processor

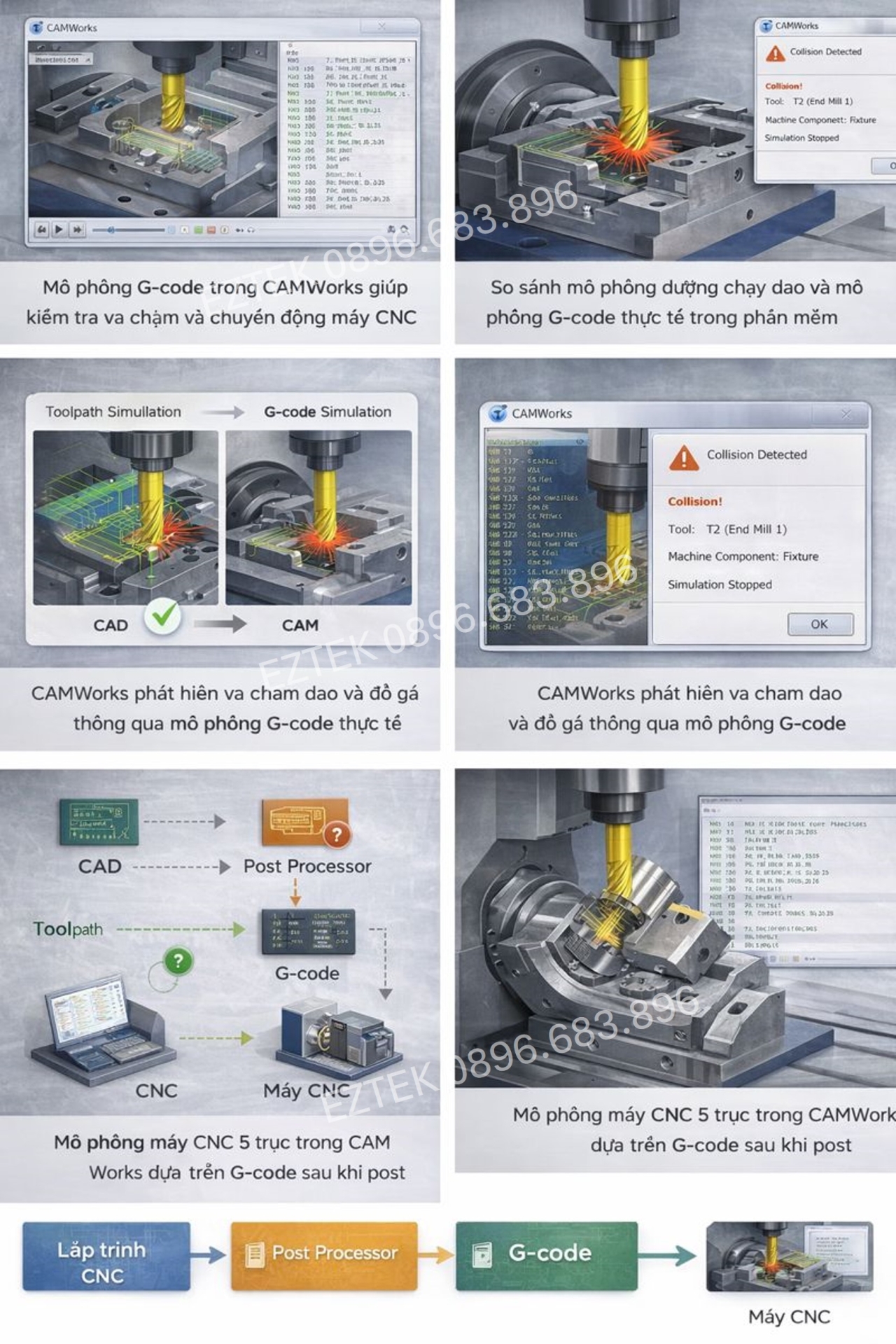

Điều này dẫn đến một khoảng trống nguy hiểm là Toolpath đúng không đồng nghĩa với G-code đúng và mô phỏng toolpath tốt cũng chưa chắc chương trình an toàn khi chạy máy. Từ vấn đề này sẽ dẫn đến một nhu cầu hết sức thực tiễn là mô phỏng G-code. Hiện nay có 2 xu hướng là phần mềm mô phỏng G-code độc lập (CNC Verification software như Vericut, Cimco, NCBrain, NCSIMUL,...) hoặc là phần mềm lập trình CAM có hỗ trợ mô phỏng G-code như CAMWorks.
